Koble alltid høytrykkspyleren fra både strømnettet og vannuttaket før du starter servicen. Selv om strøm og vann er frakoblet, kan det være trykkvann i slangen. Slipp ut dette trykket ved å trykke på avtrekkeren på pistolen.
Sørg for at arbeidsområdet ditt er rent og passende for arbeidet du skal gjøre. Det vil vanligvis være en liten mengde vann inne i pumpen og slangen.
00. Deler og verktøy
En oversikt over hva som skal til for å utføre denne tjenesten.
01. Fjern vannfilteret
Skru av vannfilteret og fjern det.
02. Fjern skruene
Skru løs de 5 T25-skruene fra slangetrommelenheten.
03. Fjern slangetrommelenheten
Få et fast grep om slangetrommelenheten. Løft den oppover og utover. Trekk enheten ut av skapet. Sørg for å løsne strømkabelens strekkavlaster fra sporet.
04. Fjern innløpsrøret og på/av-knappen
Bruk en liten flat skrutrekker for å lirke løs U-pinnen fra pumpehodet.
Fjern innløpsrøret og på/av-knappen
05. Fjern motordekselet
Fjern motordekselet.
Skru løs de 2 T25-skruene som fester bryterboksen til pumpen.
06. Koble fra motorstrømkablene
Koble fra motorstrømkablene ved å trykke ned låsetappen og trekk dem forsiktig fra hverandre.

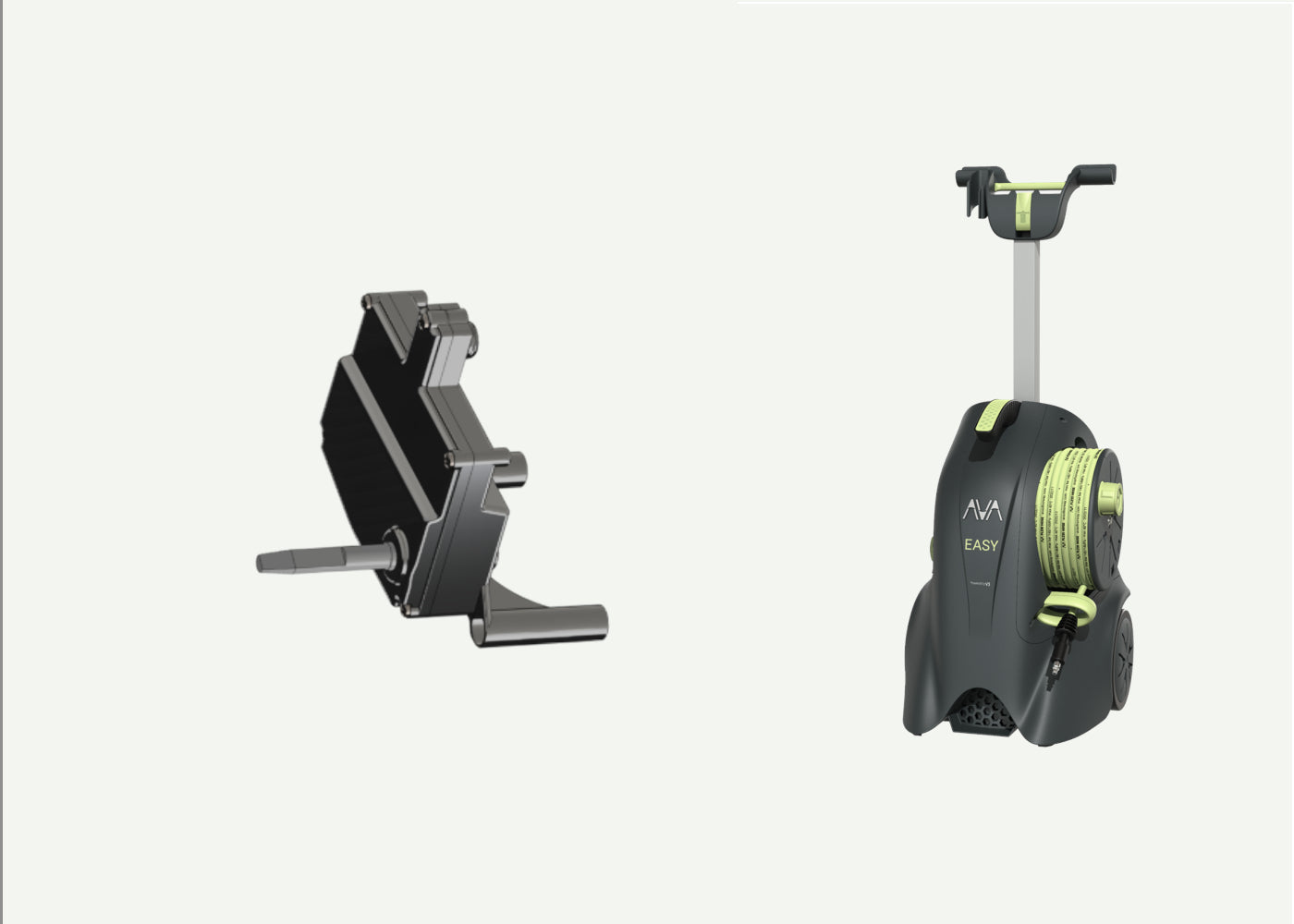

Fjern bryterboksen ved å trekke den i den angitte retningen. Den er pressemontert på start/stoppventilen på pumpen.
07. Åpne den gamle bryterboksen
Hvis bryterboksen kom uten kabel, må du åpne den gamle bryterboksen for å trekke ut kabelen. Hvis bryterboksen kom med en kabel, kan du gå videre til trinn 11.
Skru løs de 5 Phillips-skruene som holder lokket.
08. Trekk ut strømkabelen
Fjern lokket fra bryterboksen.
Løsne strømkabelen fra hovedbryteren. For å frigjøre kabelen må du trykke ned den lille låsetappen på spadekontakten.
09. Fest strømkabelen til den nye bryterboksen
Åpne lokket på den nye bryterboksen og koble strømkabelen til hovedbryteren. Det spiller ingen rolle hvilken vei du kobler den til hovedbryteren da dette er vekselstrøm.
Pass på at glide- og rotasjonspinnen er riktig plassert før du lukker lokket.
10. Lukk den nye bryterboksen
Fest lokket med 5 Phillips-skruer.
11. Fest den nye bryterboksen
Fest den nye bryterboksen til pumpen. Du må legge et anstendig trykk for å få boksen godt på plass på start/stopp-ventilen. Den skal komme på plass.
12. Koble til motorstrømkablene
Ta de to strømkablene og trekk dem gjennom plastrammen. Koble hunnspadekontakten til hannspadekontakten. Dra lett i kablene for å sjekke at tilkoblingen er sikret. Rekkefølgen på tilkoblingen er irrelevant siden motoren går på vekselstrøm.
13. Fest motordekselet igjen
Monter motordekselet over motoren.
Fest bryterboksen til motoren/pumpen med 2 T25-skruer.
14. Fest vanninntaksrøret igjen
Monter vanninntaksrøret til pumpehodet og fest det med en U-pinne.
Monter av/på-knappen på bryterboksen.
15. Sett slangetrommelen tilbake i hovedskapet
Monter strømkabelens strekkavlaster i sporet.
Få et fast grep om slangetrommelenheten. Løft hele enheten og skyv den inn i skapet. Det kan være nødvendig med litt vrikk for at enheten skal sitte riktig.
16. Juster slangetrommelenheten
For å kontrollere at motor-/slangetrommelenheten sitter riktig, vri på/av-knappen for å se at den kan fungere fritt. Sjekk også at vanninntaket er sentrert i åpningen i det bakre skapet.
17. Fest motor/slangetrommelenheten
Når du er sikker på at motor/slangetrommelenheten er riktig justert, kan du feste enheten med 5 T25-skruer.
18. Sett på vannfilteret igjen
Kontroller at filterkassetten er ren, sett deretter inn vannfilteret igjen.
19. Første start etter service
Gratulerer med fullført service på AVA-produktet ditt.
Det er nå på tide å gjøre den første starten etter service.
- Start med å koble trykkpistolen til slangen.
- Koble til vann.
- Pass på at det ikke lekker vann fra innsiden eller andre steder på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
- Koble til strømledningen.
- Slå på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
- Koble til munnstykket. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.
20. Feilsøking
Vann lekker fra innsiden
- Koble fra strømmen og åpne høytrykkspyleren for å finne lekkasjen. Ta nødvendige tiltak for å rette opp eventuelle lekkasjer.
Motoren går og stopper ikke når du slipper avtrekkeren
- Dette er mest sannsynlig på grunn av feil plassering av bryterboksen på start/stopp-ventilen. Åpne maskinen og kontroller at bryterboksen sitter riktig.
høytrykkspyleren slår seg ikke på
- Kontroller at strømkabelen er tilkoblet.
- Kontroller at strømbryteren ikke er utløst.•Kontroller at sikringen i strømstøpselet er intakt (kun britiske modeller).
- Åpne maskinen og kontroller at alle interne kabler er tilkoblet.
Dårlig ytelse/trykk
- Feil montering eller skitt/rusk i pumpen. Kontroller pumpen og spesielt hovedventilen for fremmedlegemer/avfall. Sørg for at fjæren i hovedventilen sitter riktig og fungerer etter hensikten.
