Trekk alltid ut støpselet og koblinger til høytrykksspyleren fra både strømnettet og vannuttaket før du starter vedlikeholdet.
Selv om strøm og vann er frakoblet, kan det fortsatt være trykk i slangen. Løsne dette trykket ved å trykke på avtrekkeren på pistolen.
Sørg for at arbeidsområdet ditt er leie og egnet for arbeidet du skal utføre. Det vil vanligvis være en liten mengde vann inne i pumpen og slangen.
Hvis du utfører en 10-års tjeneste, må du være forberedt på å samle opp brukt olje fra oljekammeret. Vær vennlig å kaste oljen i henhold til lokale lover og forskrifter.
ISO 46 hydraulisk olje kan erstattes med lignende ikke-rengjørende olje med samme viskositet.

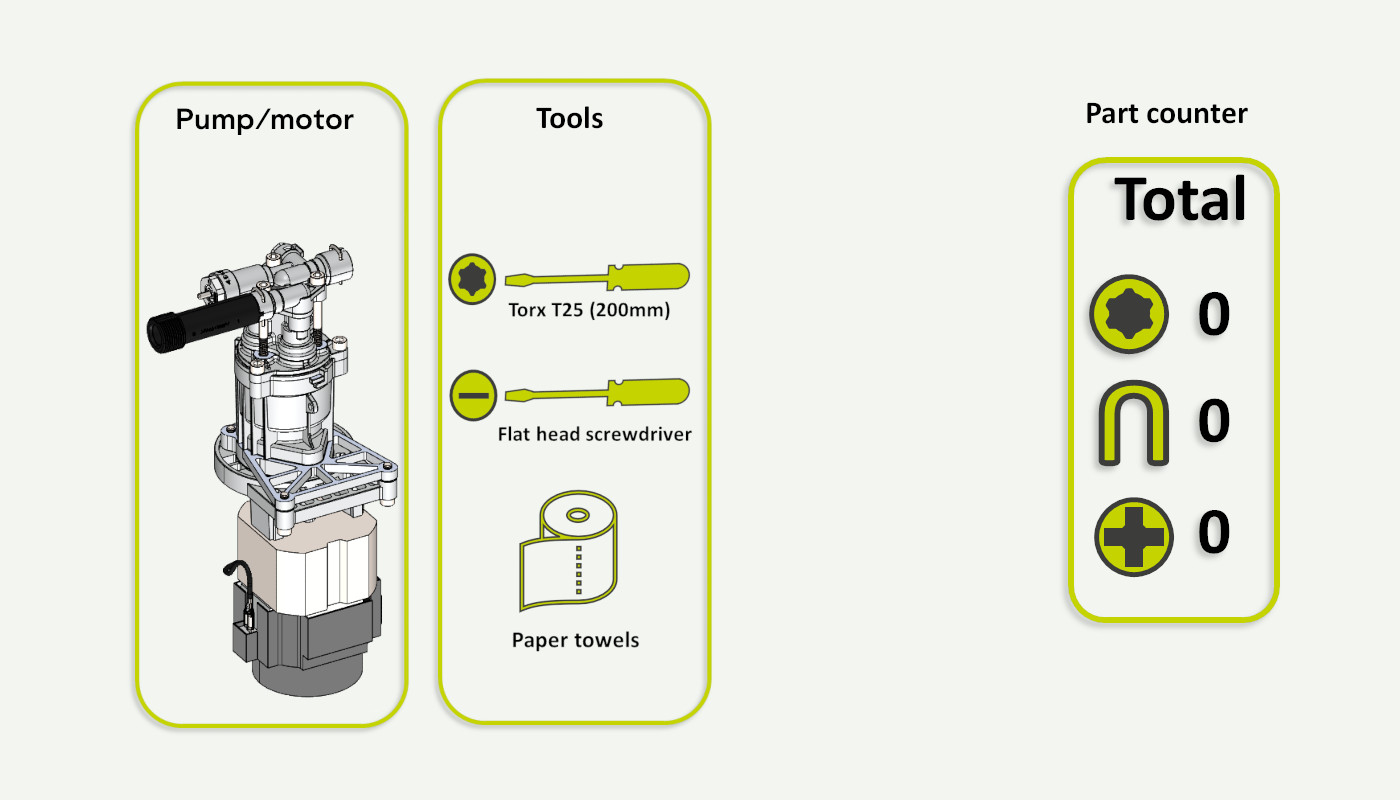

00. Deler og verktøy
En oversikt over hva som trengs for å utføre denne tjenesten.
01. Fjern vannfilter
Skru av vannfilteret og fjern det.
02. Fjern skruene fra frontdekselet
Løsne trykkslangen fra pumpens utløp. Skru ut de fire T25-skruene fra frontdekselet.
03. Fjern skruene fra verktøyholderen
Vend høytrykksvaskeren opp ned. Skru ut de to T25-skruene fra verktøyholderen.
04. Fjern dekselet på verktøyholderen
Fjern bunnen av verktøyholderdekselet, og deretter fjern frontdekselet.
05. Ta av frontdekselet
06. Fjern av/på-knappen
Fjern av/på-knappen og avlastningsbøylen for strømkabelen.
07. Fjern skruene fra bryterboksen
Skru ut de to T25-skruene som sikrer bryterboksen og motor-/pumpesamlingen.
08. Fjern motor-/pumpe
Løft forsiktig ut motor-/pumpe
Fjern motorbeskyttelsen fra motor-/pumpe.
09. Fjern motordeksel
Fjern motordekselet fra motor-/pumpeenheten.
10. Koble fra strømkablene
Trykk ned den lille kontakten samtidig som du forsiktig trekker i kabelen. Løsne begge spadekontaktene fra motorledningen og trekk dem gjennom plastinnrammingen.
11. Fjern U-pinnene
Fjern de to U-pinnene som sikrer inntaks- og utløpsrørene fra pumpens hode. Bruk en liten flat skrutrekker til å løsne dem.
12. Fjern inntaks- og utløpsrør
Fjern inntaks- og utløpsrørene fra pumpens hode.
Fjern bryterboksen ved å trekke den i retningen som er angitt. Den er trykkmontert på start/stopp-ventilen på pumpen.
13. Fjern bryterboksen
Fjern bryterboksen ved å trekke den i angitt retning. Den er trykket på start/stopp-ventilen på pumpen.
14. Fest bryterboksen
Fest bryterboksen til den nye motoren/pumpen. Du må legge på et visst trykk for å få boksen til å sitte fast på start/stopp-ventilen. Den skal smekke på plass.
15. Fest innløps- og utløpsrøret
Fest det nye innløpsrøret og det gamle utløpsrøret til pumpehodet. Det finnes et lite hakk som sikrer korrekt justering på pumpehodet.
16. Sikre innløps- og utløpsrør
Sikre innløps- og utløpsrørene med til U-pinner. Du kan bruke en liten hammer eller lignende for forsiktig å banke dem inn i pumpehodet.
17. Koble til motorens strømkabel
Tre de to strømkablene gjennom plastinnrammingen. Koble hun-flatstiftkontakten til han-flatstiftkontakten. Gi kablene et lett rykk for å sjekke at forbindelsen er sikret. Rekkefølgen på tilkoblingen spiller ingen rolle, da motoren bruker vekselstrøm (AC).
18. Monter motorens deksel
Fest motorens deksel på den nye motoren/pumpenheten. Pass på at låsetappene på dekselet griper inn i motorrammen.
19. Sett motor/pumpe tilbake i bakdekselet
Vri motor/pumpe-enheten slik at bryterboksen og vanninnløpet vender opp, og plasser den tilbake i bakdekselet.
20. Sikre motor/pumpe-enheten
Fest motor/pumpe-enheten og bryterboksen med de to T25-skruene.
21. Fest av/på-knappen
Sett av/på-knappen tilbake på bryterboksen.
Plasser strømkabelens strekkavlaster i sporet.
22. Monter frontdekselet
Monter frontdekselet.Sjekk at av/på-knappen kan rotere fritt.
23. Sikre frontdekselet
Fest frontdekselet til bakdekselet med fire T25-skruer som angitt.
24. Monter dekselet for verktøyholderen nederst
Fest dekselet for verktøyholderen nederst.
25. Sikre dekselet for verktøyholderen nederst
Fest dekselet for verktøyholderen nederst med 2 T25-skruer.
26. Fest vannfilteret
Sjekk at filterkassetten er ren, og monter deretter vannfilteret igjen.
29. Første start etter service
Gratulerer med å fullføre servicen på AVA-produktet ditt.
Det er nå tid for å gjøre den første oppstarten etter tjenesten.
- Begynn med å koble trykkpistolen til slangen.
- Koble til vannet.
- Sørg for at det ikke kommer vann fra innsiden eller andre steder på høytrykksspyleren.
- Trekk avtrekkeren, og la vannet renne til det ikke kommer mer luft ut.
- Koble til strømledningen.
- Slå på høytrykksspyleren.
- Trekk avtrekkeren, og la vannet renne i ett minutt før du kobler til en dyse.
- Koble til dysen. Bruk høytrykksspyleren og sørg for at den fungerer som normalt.
30. Feilsøking
Vann lekker fra innsiden
- Koble fra strømmen og åpne høytrykksspyleren for å lokalisere lekkasjen. Ta nødvendige tiltak for å utbedre eventuelle lekkasjer.
Motoren går og stopper ikke når du slipper avtrekkeren
- Dette skyldes mest sannsynlig at bryterboksen ikke er riktig plassert på start/stopp-ventilen.
- Åpne maskinen og sjekk at bryterboksen er riktig plass.
Høytrykksspyleren vil ikke slå seg på
- Sjekk at strømledningen er tilkoblet.
- Sjekk at sikringen ikke er utløst.
- Sjekk at sikringen i stikkontakten er intakt (bare for britiske modeller).
- Åpne maskinen og sjekk at all intern kabling er tilkoblet.
Dårlig ytelse/trykk
- Feil montering eller skitt/søppel i pumpen. Sjekk at pumpen og spesielt hovedventilen ikke har fremmedlegemer/søppel. Sørg for at fjæren i hovedventilen er riktig plassert og fungerer som tiltenkt.
