Her er steg for steg hvordan du bytter ut slangen og svivelen på din AVA Easy P40–P60.
Selve arbeidet består av få trinn, men hvert trinn er beskrevet i detalj for å gjøre prosessen så enkel som mulig – og for å sikre best mulig resultat. Vi anbefaler at du leser gjennom hele veiledningen før du starter, slik at du forstår fremgangsmåten og har riktig verktøy tilgjengelig.
Viktig: Koble alltid høytrykksspyleren fra strøm og vann før du begynner.
Selv om strøm og vann er frakoblet, kan det fortsatt være trykk i slangen. Tøm eventuelt gjenværende trykk ved å trekke i avtrekkeren på pistolen i en trygg retning.
Verktøy:

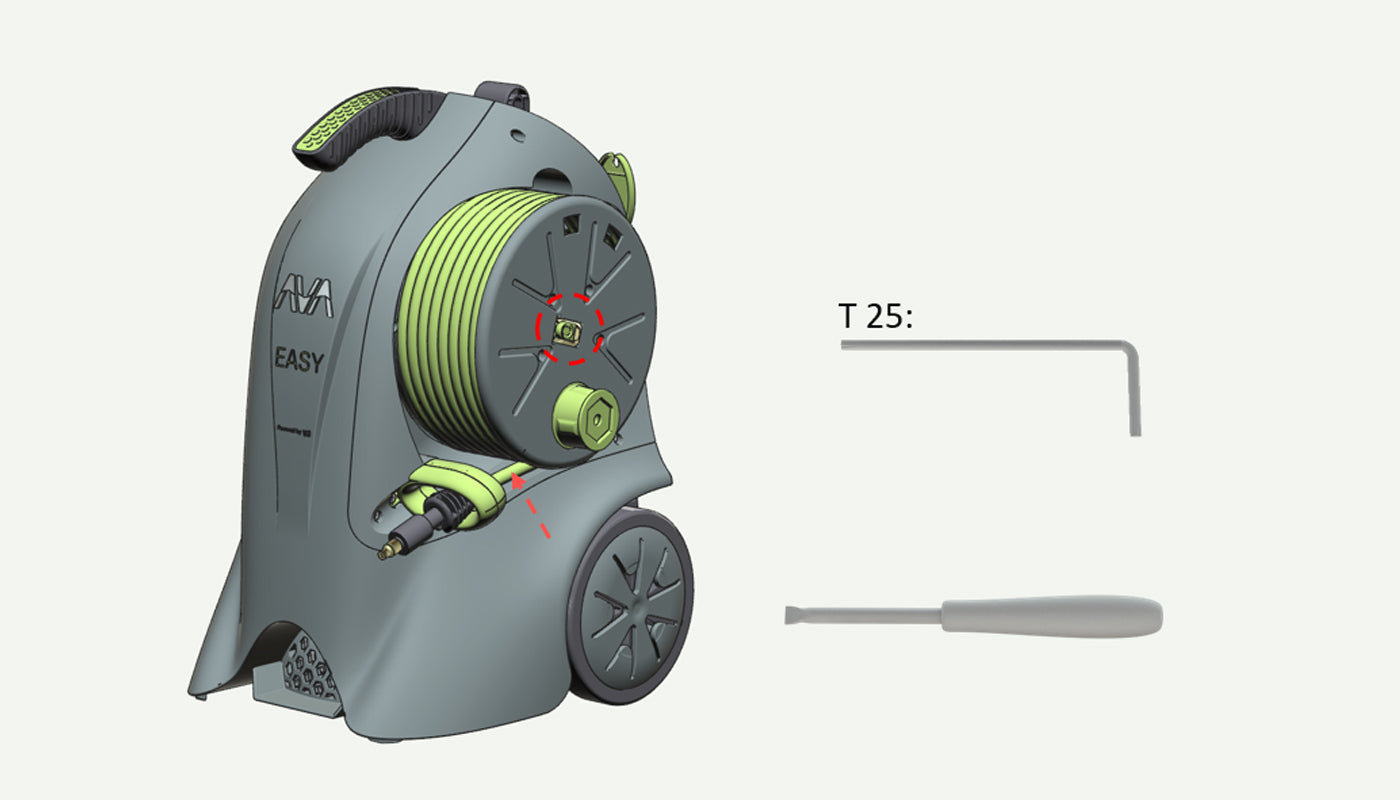

Du trenger kun en Torx T25 (T25) og en flat skrutrekker (eller lignende verktøy).
1. Oversikt over komponenter
-
b) E-klips (10 mm)
-
c) Easy Quick-kobling fjær / Easy Quick-koblingsdeksel
-
d) Square Head Quick-kobling
-
e) Easy messingaksel – vannuttak (O-ringer er inkludert i AVA First Aid Kit 11-120-503)
O-ringer:
-
8 × 1,8 mm, NBR 90
-
8,5 × 2 mm, NBR 90
🔧 Merk: Svivelsatsen (EA 06) inneholder komplett svivel, O-ringer, Square Head Quick-kobling og E-klips (deler b–e).
2. Rull av og koble fra slangen
a) Trekk slangen helt ut.
b) Trykk inn hurtigutløserknappen på svivelen og trekk ut slangen.
c) Løsne slangen fra de to slangeklemmene i spolen.
3. Koble fra hurtigkoblingen
a) Fjern e-klipsen.
b) Trekk ut hurtigkoblingen.
4. Trekk ut slangetrommel
5. Løsne pumpen
Skru ut 5 skruer (T25).
6. Fjern vannfilteret
Skru av vannfilteret.
7. Trekk ut pumpen
a) Ta tak på den grønne slangeguiden og inne i toppen. Løft ut pumpen. Den må manøvreres opp og ned før den løsner. Ikke bruk overdreven kraft. Vær oppmerksom på av/på-bryter og vanninntaksrør på toppen av pumpen.
b) Trekk ut kabelens strekkavlaster. Husk å fest denne når du setter spyleren sammen igjen.
c) Plasser pumpe på en flat overflate.
8. Fjern pumpehodebraketten
Skru ut 2 skruer (T25).
9. Fjern U-pin
Bruk en flat skrutrekker for å vippe ut U-pin.
10. Løsne slangetrommel fra pumpen
a) Fjern av/på-bryter for å få tilgang til skruene.
b) Skru ut 2 skruer (T25).
11. Demonter vannutløp
a) Løsne to klips på motorens beskyttelsesdeksel
b) Ta bort deksel og slangetrommel
c) Trekk ut utløpsrøret.
12. Monter sekvens
Når du nå skal montere maskinen, kan du utføre alle trinnene ovenfor i omvendt rekkefølge. Monteringstrinn 1-13 er som følger:
1. Sett utløpsrøret inn i pumpehodets utløp. Sjekk O-ringene for visuelle skader. Fest røret til utløpet ved å plassere U-pinnen (1.1) i sporet. Husk å skyve u-pinnen helt inn.
2. Sett spolepanelet på utløpsrøret. Klokke sekskantgrensesnittet på røret med sekskantsporet i panelet. Sjekk O-ringen for visuell skade.
3. Fest spolepanelet til pumpen med to skruer (torx 25)
4. Klikk motorens vanntettingsdeksel på spolepanelet. Sjekk at begge klipsene er plassert.
5. Fest pumpehodebraketten til spolepanelet med to skruer (torx 25).
6. Kontroller at startbryteren er plassert på pumpemodulen
7. Sett pumpemodulen inn i maskinskapet. Oversett til engelsk: Sett inn kabelens bøyningsbegrenser (7.1) halvveis inn i det tilsvarende sporet i skapet. Press pumpemodulen forsiktig helt inn slik at startknappen stikker ut på den andre siden av skapet. Modulen må manøvreres opp og ned før den faller på plass. Ikke bruk overdreven kraft.
8. Fest pumpemodulen med fem skruer (torx 25).
9. Skyv spolen inn på utløpsrøret, helt inn i spolen.
10. Skyv hurtigkoblingen med firkantet hode på utløpsenden. Før du gjør det, smør O-ringene med syrefri vaselin eller tilsvarende.
11. Installer e-klemmen på utløpsrøret.
12. Installer slangen i hurtigkoblingen. Koble til slangeenden uten gummihylse. Husk å tre slangen gjennom den grønne slangeføringen. Sjekk også O-ringen for visuell skade.
13. Sett på plass vannfilteret.
