Vennligst gå gjennom hele håndboken før du starter arbeidet med høytrykkspyleren for å sikre at du forstår prosedyren og at du har de nødvendige verktøyene for å fullføre oppgaven.
Alltid koble høytrykkspyleren fra både strømnettet og vannuttaket før du starter servicen.
Selv om strøm og vann er frakoblet, kan det være trykkvann i slangen. Slipp ut dette trykket ved å trykke på avtrekkeren på pistolen.
Sørg for at arbeidsområdet ditt er rent og passende for arbeidet du skal gjøre. Det vil vanligvis være en liten mengde vann inne i pumpen og slangen.
00. Deler og verktøy

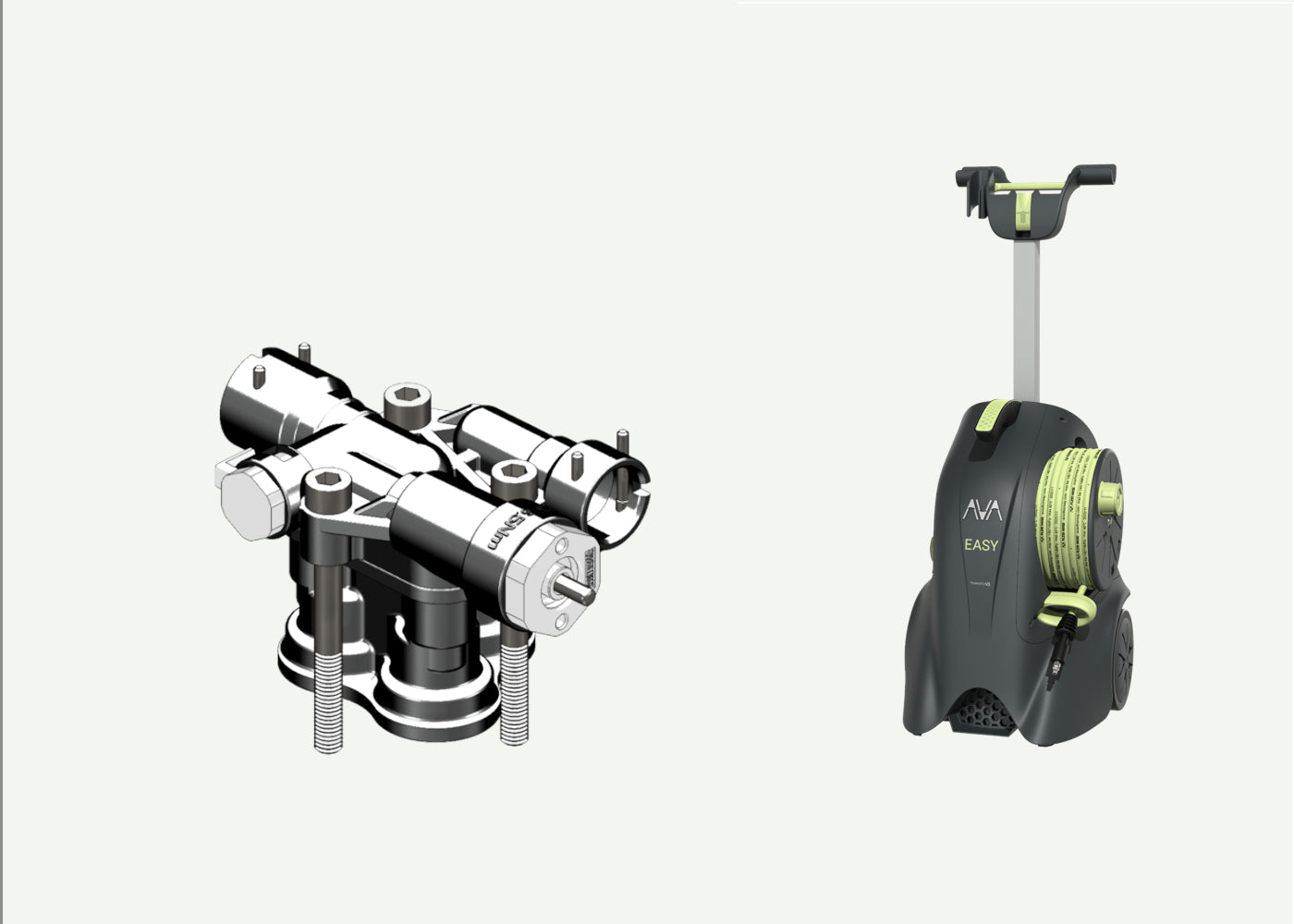

En oversikt over hva som trengs for å utføre denne tjenesten.
01. Fjern vannfilteret
Skru av vannfilteret og fjern det.
02. Fjern skruene
Skru løs de 5 T25-skruene fra slangetrommelenheten.
03. Fjern slangetrommelenheten
Få et fast grep om slangetrommelenheten. Løft den oppover og utover. Trekk enheten ut av skapet. Sørg for å løsne strømkabelens strekkavlaster fra sporet.
04. Fjern skruene fra pumpehodebraketten
Skru løs 2 T25-skruer som fester pumpehodebraketten.
05. Fjern pumpehodebraketten og innløpsrøret
Fjern pumpehodebraketten.
Bruk en flat skrutrekker for å fjerne U-pinnen og trekk deretter av vanninntaksrøret.
06. Fjern av/på-knappen og vannbeskyttelsesdekselet
Fjern av/på-knappen ved å trekke den fra bryterboksen.
Løft tappene for å frigjøre motorens vannbeskyttelsesdeksel. Det er to på hver side av dekselet. Fjern dekselet.
07. Fjern skruene på bryterboksen
Skru løs de 2 T25-skruene på bryterboksen.
08. Fjern bryterboksen
Fjern bryterboksen ved å trekke den i den angitte retningen. Den er pressemontert på start/stoppventilen på pumpen.
09. Skille slangetrommelen fra motoren/pumpen
Fjern U-pinnen på pumpehodet og separer slangetrommelen fra motor/pumpeenheten.
10. Fjern pumpen
Bruk en 5 mm unbrakonøkkel for å fjerne de 3 skruene på pumpen. Fjern pumpen fra motoren.
11. Klargjør servicesett
Hvis servicesettet ikke er forhåndsmontert, bør du smøre O-ringene som vist på bildet nedenfor.
Monter pumpehodet, hovedventilen og pumpehuset som vist på bildet.
12. Monter pumpen til motoren
Monter pumpen til motoren. Vær oppmerksom på retningen til pumpehodet i forhold til motorenheten.
Fest pumpen med 3 unbrakonskruer.
13. Sett på bryterboksen igjen
Fest bryterboksen til pumpen. Du må legge anstendig trykk for å få boksen godt plassert på start/stoppventilen. Den skal komme på plass.
14. Fest vanninntaksrøret igjen
Monter vanninntaksrøret til pumpehodet og fest det med en U-pinne.
15. Sett sammen slangetrommelen og motoren/pumpen
Monter motor/pumpeenheten til slangespolen og fest den med en U-pinne.
16. Sikre bryterboksen
Fest bryterboksen med 2 T25-skruer. Dette vil også feste motor/pumpeenheten til slangetrommelen.
17. Monter vannbeskyttelsesdekselet
Fest motorens vannbeskyttelsesdeksel. Pass på at dekselet er riktig montert på gummiringen.
18. Fest på/av-knappen og pumpehodebraketten igjen
Fest av/på-knappen til bryterboksen, og plasser deretter pumpehodebraketten på slangetrommelen.
19. Fest pumpehodebraketten
Fest pumpehodebraketten med 2 T25-skruer.
20. Sett slangetrommelen tilbake i hovedskapet
Monter strømkabelens strekkavlaster i sporet.
Få et fast grep om slangetrommelenheten. Løft hele enheten og skyv den inn i skapet. Det kan være nødvendig med litt vrikk for at enheten skal sitte riktig.
21. Rett inn slangetrommelenheten
For å kontrollere at motor-/slangetrommelenheten sitter riktig, vri på/av-knappen for å se at den kan fungere fritt. Sjekk også at vanninntaket er sentrert i åpningen i det bakre skapet.
22. Fest motor/slangetrommelenheten
Når du er sikker på at motor/slangetrommelenheten er riktig justert, kan du feste enheten med 5 T25-skruer.
23. Sett på vannfilteret igjen
Kontroller at filterkassetten er ren, sett deretter inn vannfilteret igjen.
24. Første start etter service
Gratulerer med fullført service på AVA-produktet ditt.
Det er nå på tide å gjøre den første starten etter service.
- Start med å koble pistolen til slangen.
- Koble til vann.
- Pass på at det ikke lekker vann fra innsiden eller andre steder på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
- Koble til strømledningen.
- Slå på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
- Koble til munnstykket. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.
25. Feilsøking
Vann lekker fra innsiden
- Koble fra strømmen og åpne høytrykkspyleren for å finne lekkasjen. Ta nødvendige tiltak for å rette opp eventuelle lekkasjer.
Motoren går og stopper ikke når du slipper avtrekkeren
- Dette er mest sannsynlig på grunn av feil plassering av bryterboksen på start/stopp-ventilen.
- Åpne maskinen og kontroller at bryterboksen sitter riktig.
Høytrykkspyleren slår seg ikke på
- Kontroller at strømkabelen er tilkoblet.•Kontroller at strømbryteren ikke er utløst.
- Kontroller at sikringen i strømstøpselet er intakt (kun britiske modeller).
- Åpne maskinen og kontroller at alle interne kabler er tilkoblet.
Dårlig ytelse/trykk
- Feil montering eller skitt/rusk i pumpen. Sjekk at pumpen og spesielt hovedventilen for fremmedlegemer/avfall. Sørg for at fjæren i hovedventilen sitter riktig og fungerer som den skal.
