Vennligst gå gjennom hele håndboken før du starter arbeidet med høytrykkspyleren for å sikre at du forstår prosedyren og at du har de nødvendige verktøyene for å fullføre oppgaven.
Alltid koble høytrykkspyleren fra både strømnettet og vannuttaket før du starter servicen.
Selv om strøm og vann er frakoblet, kan det være trykkvann i slangen. Slipp ut dette trykket ved å trykke på avtrekkeren på pistolen.
Sørg for at arbeidsområdet ditt er rent og passende for arbeidet du skal gjøre. Det vil vanligvis være en liten mengde vann inne i pumpen og slangen.
Når du utfører en 10-års service, så vær forberedt på å samle den brukte oljen fra oljekammeret. Vennligst kast oljen i samsvar med lokale lover og forskrifter.
ISO 46 hydraulikkolje kan erstattes med lignende ikke-rengjørende olje med samme viskositet.

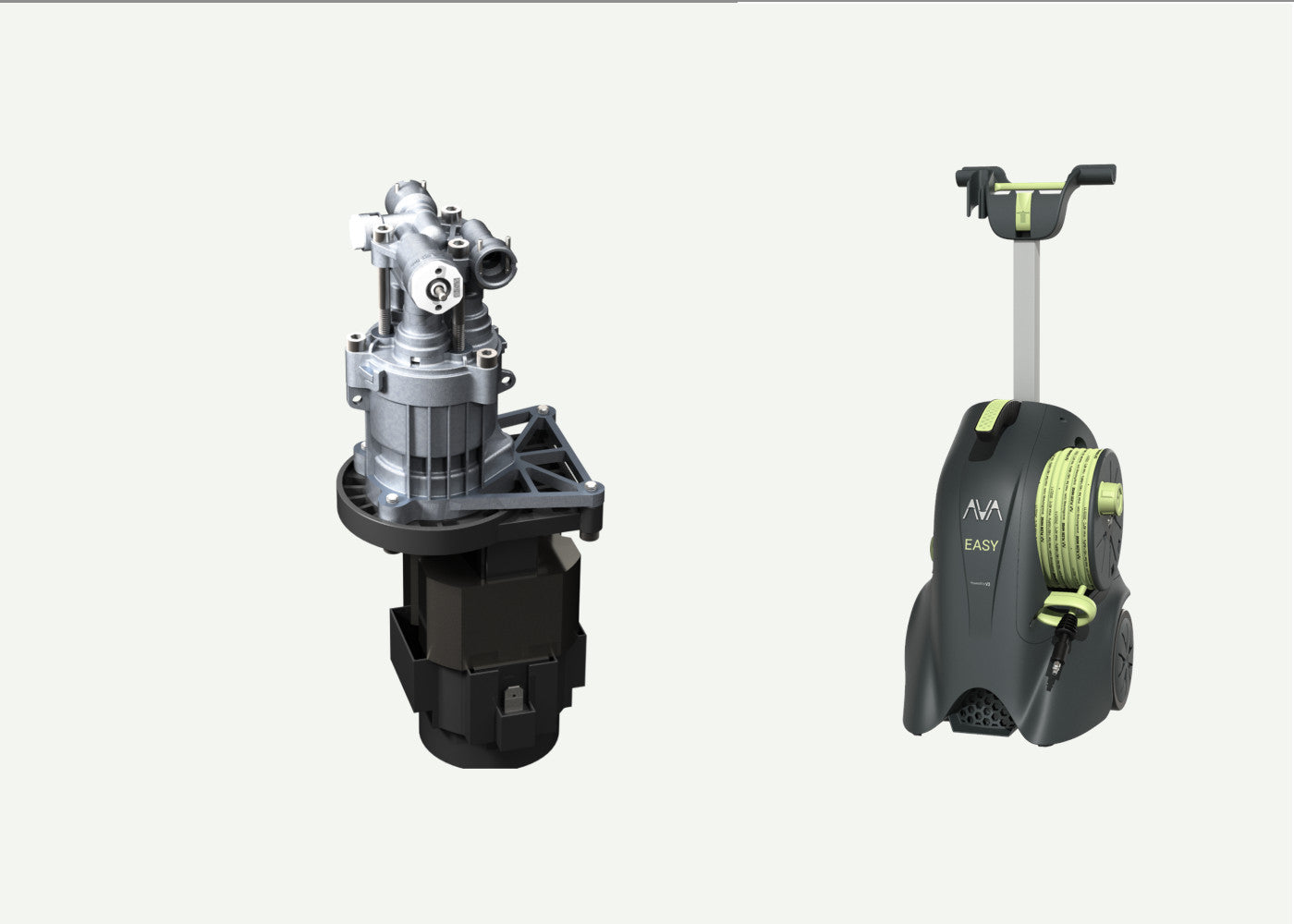

00. Deler og verktøy
En oversikt over hva som trengs for å utføre denne tjenesten.
01. Fjern vannfilteret
Skru av vannfilteret og fjern det.
02. Fjern skruene
Skru løs de 5 T25-skruene fra slangetrommelenheten.
03. Fjern slangetrommelenheten
Få et fast grep om slangetrommelenheten. Løft den oppover og utover. Trekk enheten ut av skapet. Sørg for å løsne strømkabelens strekkavlaster fra sporet.
04. Fjern innløpsrøret
Fjern U-pinnen som fester innløpsrøret til pumpehodet. Trekk av innløpsrøret og på/av-knappen.
05. Fjern motordekselet
Fjern motordekselet.
Skru løs de to T25-skruene som holder bryterboksen til pumpen.
06. Koble fra motorens strømkabel
Koble fra motorens strømkabel ved å løsne de to spadekontaktene. Skyv den lille tappen på hunnkontakten mens du drar i hannkontakten.
Fjern bryterboksen ved å trekke den forsiktig i den angitte retningen. Den er pressemontert på start/stoppventilen på pumpen.
07. Fjern pumpehodebraketten
Skru løs de 2 T25-skruene som fester pumpehodebraketten. Fjern pumpehodebraketten.
08. Fjern vannsprutdekselet
Løft de to låsetappene og trekk av vannsprutdekselet.
09. Skille slangetrommelen fra motoren/pumpen
Fjern U-pinnen på pumpehodet og separer slangetrommelen fra motor/pumpeenheten.
10. Fjern vanntetningen til sprutdekselet
Fjern vanntetningen av gummisprutdekselet. Denne skal gjenbrukes på den nye motoren/pumpeenheten.
11. Sett på plass sprutdekselets vanntetning
Flytt sprutdekselet til den nye motoren/pumpeenheten. Justering til posisjon kan gjøres når motor/pumpeenheten monteres på slangetrommelen.
12. Monter motor/pumpeenheten til slangetrommelen
Monter motorpumpeenheten til slangetrommelen. Pass på at vanntetningen for sprutdekselet er på linje med vanndekseldelen på slangetrommelen. Fest støthodet med en U-pinne.
13. Fest vannsprutdekselet
Fest vannsprutdekselet. Kontroller at dekselet er på linje med sprutdekselets gummipakning.
Pass på at begge låsetappene går i inngrep med de tilsvarende sporene.
14. Sett på plass pumpehodebraketten
Fest pumpehodebraketten til slangetrommelen og fest den med to T25-skruer.
15. Fest bryterboksen igjen
Fest bryterboksen til pumpen. Du må legge anstendig trykk for å få boksen godt på plass på start/stoppventilen. Den skal komme på plass.
16. Koble til motorens strømledninger
Ta de to motorstrømkablene og trekk dem gjennom plastrammen. Koble hunnspadekontakten til hannspadekontakten. Gi dem et lett rykk for å sjekke at låsetappene er ordentlig festet.
Rekkefølgen på tilkoblingen er irrelevant siden motoren går på vekselstrøm.
17. Fest motordekselet
Monter motordekselet over motor/pumpeenheten.
Fest bryterboksen med 2 T25-skruer. Dette vil også feste motor/pumpeenheten til slangetrommelen.
18. Fest vanninntaksrøret
Fest vanninntaksrøret til pumpehodet. Hvis du skiftet innløpsrøret, sørg for å flytte gummipakningen fra det gamle til det nye røret. Fest innløpsrøret med en U-pinne.
Fest av/på-knappen til bryterboksen.
19. Sett slangetrommelen tilbake i hovedskapet
Monter strømkabelens strekkavlaster i sporet.
Få et fast grep om slangetrommelenheten. Løft hele enheten og skyv den inn i skapet. Det kan være nødvendig med litt vrikk for at enheten skal sitte riktig.
20. Juster slangetrommelenheten
For å kontrollere at motor-/slangetrommelenheten sitter riktig, vri på/av-knappen for å se at den kan fungere fritt. Kontroller også at vanninntaket er sentrert i åpningen i det bakre skapet.
21. Fest motor/slangetrommelenheten
Når du er sikker på at motor/slangetrommelenheten er riktig justert, kan du feste enheten med 5 T25-skruer.
22. Sett på vannfilteret igjen
Kontroller at filterkassetten er ren, sett deretter inn vannfilteret igjen.
23. Første start etter service
Gratulerer med fullført service på AVA-produktet ditt.
Det er nå på tide å gjøre den første starten etter service.
- Start med å koble pistolen til slangen.
- Koble til vann.
- Pass på at det ikke lekker vann fra innsiden eller andre steder på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
- Koble til strømledningen.
- Slå på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
- Koble til munnstykket. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.
Vann lekker fra innsiden
- Koble fra strømmen og åpne høytrykkspyleren for å finne lekkasjen. Ta nødvendige tiltak for å rette opp eventuelle lekkasjer.
Motoren går og stopper ikke når du slipper avtrekkeren
- Dette er mest sannsynlig på grunn av feil plassering av bryterboksen på start/stopp-ventilen.
- Åpne maskinen og kontroller at bryterboksen sitter riktig.
Høytrykkspyleren slår seg ikke på
- Kontroller at strømkabelen er tilkoblet.•Kontroller at strømbryteren ikke er utløst.
- Kontroller at sikringen i strømstøpselet er intakt (kun britiske modeller).
- Åpne maskinen og kontroller at alle interne kabler er tilkoblet.
Dårlig ytelse/trykk
- Feil montering eller skitt/rusk i pumpen. Sjekk at pumpen og spesielt hovedventilen for fremmedlegemer/avfall. Sørg for at fjæren i hovedventilen sitter riktig og fungerer som den skal.
