Denne guiden gir en detaljert, trinnvis instruksjon for å erstatte slange og svivel på en Master høytrykksspyler. Lær å identifisere slange- og svivelkoblingstyper, løsne koblinger, installere et hurtigkoblingssett, og montere nye deler på både gamle og nye tromler. Sikkerhetstips og verktøy for jobben er inkludert for en trygg utskifting.
Sikkerhet først! For å forhindre ulykker, sørg for at høytrykkspyleren er slått av og frakoblet strømkilden.
Denne guiden gir en detaljert, trinnvis prosess for å erstatte slangen og svivelen på din Master høytrykkspyler.
Du vil lære å identifisere sviveltypene, fjerne dekselet til trommelslangen, koble fra slangen, installere og hurtigkoblingssett og montere de nye delene.
Sikkerhetstips og nødvendig verktøy er også beskrevet for å sikre en jevn og sikker utskifting.
Hvis slangen har påmontert hunnkobling vennligst se følgende artikkel for demontering av koblingen: "AVA Stålarmert slange med hunnkobling"
Husk! Nye svivelsett leveres komplett med svivel, hurtigkobling og C-klips.

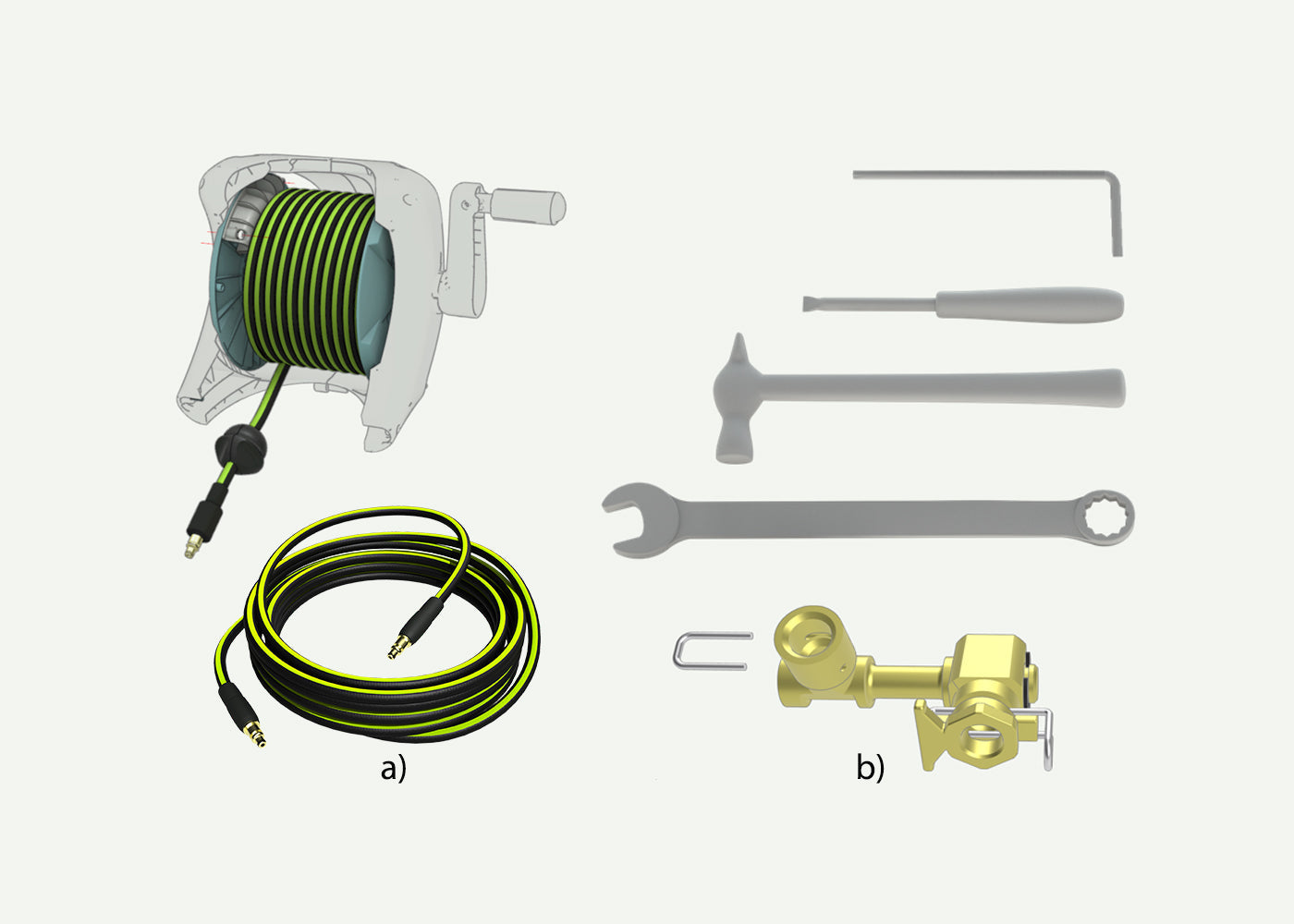

For å erstatte en ny og gammel slangetilkobling, trenger du et svingsett UN02, en hammer, en fastnøkkel på størrelse 21, eller lignende verktøy.
1. Sjekk om du har gammel eller ny slangekobling
For å avgjøre om du har en ny eller gammel slangekobling, må du først trekke ut slangen for å se koblingsmonteringen. Trekk slangen helt ut til hele slangen er ute av trommelen, slik at du kan se slangekoblingen (c).
A) En ny slangekobling har en han hurtigkobling med en tilsvarende hunn hurtigkobling i messing.
B) En gammel slangekobling har en integrert slangeforbindelse i galvanisert stål.
2. Fjern dekselet (d) på trommelslangen
A) Ny trommel: Bruk Torx 25 for å skru ut 4 skruer.
B) Gammel trommel: Bruk Torx 25 for å skru ut 2 skruer.
3. Koble fra slangen med ny kobling
a) Trykk inn fjæren på hurtigkoblingen.
b) Trekk slangen samtidig som du trykker på hurtigkoblingens fjær
4. Koble fra slangen med gammel kobling
a) Bruk en flat skrutrekker eller et spesielt verktøy for å løse C-klipsen.
b) Trekk slangeenden av koblingen. En O-ring i koblingen kan gjøre det vanskelig å fjerne slangeenden. Jeg så fall gjør du følgende:
c) Plasser en skiftenøkkel på omtrent størrelse 21 eller lignende på baksiden av koblingen.
d) Bank på skiftenøkkelen med en hammer eller lignende til koblingen løsner. Koblingen må være så rett som mulig i koblingens aksiale retning. Sjekk at koblingen ikke er bøyd etter at slangen er koblet fra.
Trinn cd kan også brukes på en ny maskin hvis det er vanskelig å demontere koblingen.
5. Installatør hurtigkoblingssettet
a) Sett hurtigkoblingen på slangetrommelkoblingen. Hvis slangekoblingen er vanskelig å montere, bruk en skiftenøkkel på utsiden av koblingen og banksikkerhet med en hammer til slangekoblingen er på plass. Slangekoblingen er på plass når sporet for E-klipsen er synlig på utsiden. Hvis mulig, påfør et tynt lag syrefri vaselin eller tilsvarende på koblingens O-ringer.
b) Sikre slangekoblingen ved å montere E-klipsen i sporet.
NB. Inspiser O-ringene før montering. Hvis de er synlige skadet, må de byttes ut. Du finner 2 O-ringer i servicesett 11-120-503
6. Installatør ny hurtigkoblingsslange
a) Trykk slangeenden inn i hurtigkoblingen til den klikker på plass.
b) Hvis det er vanskelig å trykke, kan du deaktivere låsesystemet ved å trykke inn hurtigkoblingens fjær. Hvis mulig, påfør et tynt lag syrefri vaselin eller tilsvarende på hurtigkoblingens O-ring.
7. Bytt kobling på ny og gammel trommel
Start med steg 8:
8. Fjern skruer
A) Ny trommel: Skru ut 7 skruer (Torx 25).
B) Gammel trommel: Skru ut 5 skruer (Torx 25).
9. Åpne gammel trommel
Trekk venstre trommelramme til siden og løft slangeguiden bort.
10. Åpne ny trommel
a) Skru ut brann skruer (Torx 25).
b) Trekk av venstre trommelramme og løft bort slangeguiden og frontdekselet.
11. Koble fra den interne slangen
a) Bruk en flat skrutrekker for å vippe ut U-klipsen.
b) Trekk den interne slangen ut av koblingen.
12. Fjern koblingen
Trekk forsiktig koblingen ut av trommelen.
13. Installatør ny kobling
a) Sett den interne slangen inn i koblingen.
b) Sikre den interne slangen med U-klipsen.
c) Sett koblingen inn i trommelen.
d) Monter venstre trommelramme sammen med høyre trommelramme.
e) Monter hurtigkoblingen og koblingen.
f) Sikre koblingsmonteringen med en E-klips.
14. Monter gammel trommel
a) Sett slangeguiden inn i sporet på høyre trommelramme.
b) Sett venstre trommelramme sammen med høyre trommelramme. Sørg for at slangeguiden passer inn i sine tilhørende spor.
c) Monter 5 skruer (Torx 25).
15. Monter ny trommel
a) Monter venstre trommelramme sammen med høyre trommelramme. For at koblingen er plass Sørg i sitt tilhørende spor.
b) Plasser slangeguiden og frontdekselet inne i trommelrammen.
c) Sørg for at aluminiumrøret er plassert i sine spor inne i trommelrammen.
d) Monter alle 11 skruer (Torx 25).
