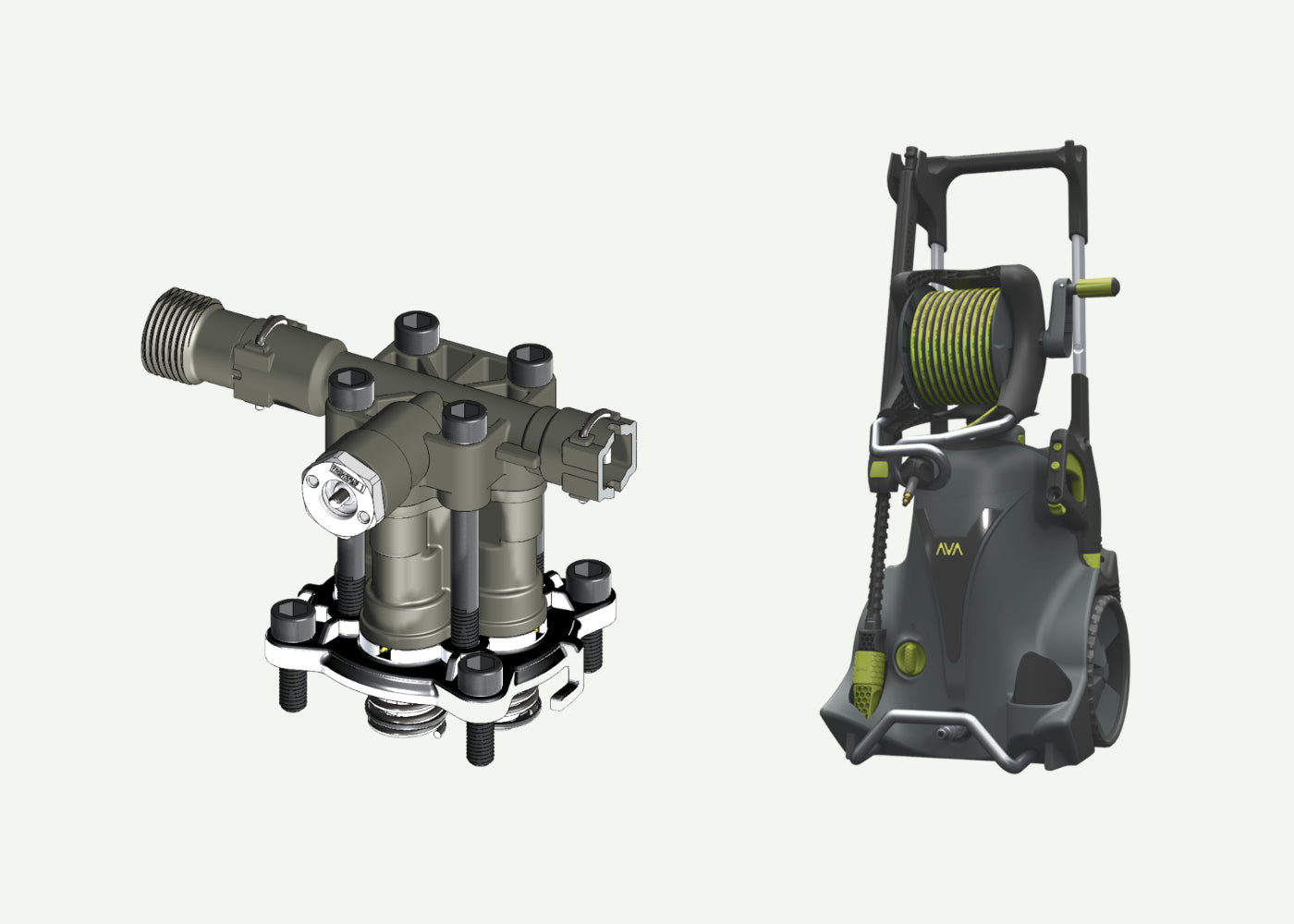

Denne trinnvise veiledningen beskriver hvordan du utfører service på din høytrykkspyler, inkludert demontering av vannfilter, frontdeksel og motor/pumpeenhet. Instruksjonene dekker også hvordan du skifter olje, monterer nye pumpekomponenter, og tilbakestiller den interne trykkslangen og bryterboksen.
Vennligst gå gjennom hele veiledningen før du begynner arbeidet med høytrykkspyleren din for å sikre deg at du forstår fremgangsmåten og at du har de nødvendige verktøyene for å fullføre oppgaven.
Trekk alltid ut støpselet og koblinger til høytrykkspyleren fra både strømnettet og vannuttaket før du starter vedlikeholdet.
Selv om strøm og vann er frakoblet, kan det fortsatt være trykk i slangen. Løsne dette trykket ved å trykke på avtrekkeren på pistolen.
Sørg for at arbeidsområdet ditt er leie og egnet for arbeidet du skal utføre. Det vil vanligvis være en liten mengde vann inne i pumpen og slangen.
Hvis du utfører en 10-års tjeneste, må du være forberedt på å samle opp brukt olje fra oljekammeret. Vær vennlig å kaste oljen i henhold til lokale lover og forskrifter.
ISO 46 hydraulisk olje kan erstattes med lignende ikke-rengjørende olje med samme viskositet.
00. Deler og verktøy
En oversikt over hva som trengs for å utføre denne tjenesten.
01. Fjern vannfilteret
Skru av vannfilteret med klokken for å fjerne det.
02. Fjern skruene fra bakdekselet
Skru ut de seks T25-skruene fra bakdekselet.
03. Fjern frontdekselet
Trykk inn knappen for å løse frontstøtten, og trekk deretter av frontdekselet.
04. Fjern skruene fra motor/pumpen
Skru ut de fire T25-skruene som fester motor/pumpen.
05. Løsne kabelavlastningen
Løsne kabelavlastningen fra bakdekselet.
06. Løft motor/pumpeenheten
Løft forsiktig motor/pumpeenhet slik at den er på skrå.
07. Løsne den interne slangen
Bruk en flat skrutrekker eller en liten kniv for å løsne u-pinnen som sikrer den interne slangen til pumpens utløp.
Trekk slangen fra pumpens hode.
08. Løft motor/pumpen
Løft forsiktig ut motor/pumpen fra det bakre dekselet.
09. Fjern deler
Fjern dekselet til pumpens hode og av/på-knappen.
10. Fjern skruen som holder bryterboksen
Drei motor/pumpen slik at du får tilgang til T25-skruen som sikrer bryterboksen.
Skru ut denne skruen.
11. Løsne jordingskabelen
Skru ut stjerneskruen (Phillips) som fester jordingskabelen til motoren.
12. Koble fra motorens strømledninger
13. Fjern bryterboksen
Fjern bryterboksen ved å trekke den i angitt retning. Den er presset på start/stopp-ventilen på pumpen og vil løsne med et lukt.
14. Fjern skruene fra stempelhuset
Bruk en 6 mm Hex/Allen-nøkkel for å fjerne de fire skruene på pumpen. Vær klar til å fange oljen fra oljekammeret.
15. Roter pumpeenheten
Fjern de fire skruene. Roter hele pumpeenheten 15-20° mot klokken for å løse den fra motorens oljekammer.
16. Fjern pumpeenheten
Fjern den komplette pumpeenheten.
Hvis oljen har mye metallpartikler i seg, anbefaler vi at du også fjerner vippeplaten og visuelt inspiserer de to trykklagrene for skade. Hvis det ikke er synlig skade, rengjør delene og oljekammeret, og monter dem igjen.
17. Fyll på olje
Fyll oljekammeret med LHM 46 ikke-detergent olje eller annen ikke-detergent olje med samme spesifikasjoner.
Oljen skal nå opp til toppen av kulelageret.
18. Forberedt montering av pumpen
Plasser den nye O-ringen i sporet på oljekammeret. Smør den med litt olje fra oljekammeret.
Å montere pumpeenheten tilbake på motoren krever litt kraft, siden du må komprimere stempelfjærene. For å unngå skade på skrufestene bør du støtte dekselet med treblokker eller noe lignende før du fortsetter.
19. Fest pumpeenheten
Før du monterer pumpen på motoren, må du forsikre deg om at start/stopp-ventilen på pumpens hode er på samme side som utskjæringen for skruen (rød pil).
Så snart alt er riktig, trykk pumpeenheten ned på motoren. Det kreves en god del kraft ettersom du komprimerer stempelfjærene mot vippeplaten.
Når de to overflatene er i kontakt, vri pumpeenheten 15-20° med klokken slik at de to låsene griper inn.
20. Fest pumpen
Bruk de 4 korte Allen-boltene til å feste pumpen til motoren.
21. Monter den nye bryterboksen
Fest bryterboksen til pumpen. Det kreves en god del trykk for å få boksen til å sitte ordentlig på start/stopp-ventilen. Den skal klikke på plass.
Fest bryterboksen med en T25-skruen.
22. Fest strømkablene
Fest strømkabelen igjen ved å skyve den mannlige spadekontakten inn i den kvinnelige spadekontakten. Gi dem et lett rykk for å sjekke at de er sikkert tilkoblet. Sørg for at gummidekselet beskytter spadekontaktene for å forhindre kortslutning og vanninntrenging.
23. Fest jordingskabelen
Plasser den grønn-gule jordingskabelen som vist på bildet, og fest den deretter med en Phillips-/stjerneskrue.
24. Monter av/på-knappen og dekselet til pumpens hode
Fest dekselet til pumpens hode og av/på-knappen.
25. Sett motor/pumpen tilbake i det bakre dekselet
Senk forsiktig motor/pumpen tilbake i det bakre dekselet. Vanninntaket skal peke oppover.
26. Fest den interne trykkslangen
Med motor/pumpen i en skråning, fest den interne høytrykkslangen til pumpens hode.
Fest slangen ved hjelp av en U-pin. Noe kraft kan være nødvendig for å sikre U-pinnen ordentlig til pumpens hode.
27. Juster den interne trykkslangen
Sørg for at den interne høytrykkslangen går gjennom disse to fordypningene i det bakre dekselet(røde piler).
Hvis du ikke klarer å få motor/pumpe til å passe skikkelig, løfte den opp og sjekke at den interne slangen løper som angitt på dette bildet.
28. Juster motor/pumpen
Hvis det forrige trinnet var vellykket, skal motor/pumpenheten nå passe riktig i det bakre dekselet.
29. Fest kabelavlastningen
Fest kabelavlastningen i sporet i det bakre dekselet.
30. Sikre motor/pumpen
Fest motor/pumpeenheten med 4 T25-skruer. To skruer på topp.
31. Fest frontdekselet
Plasser frontdekselet tilbake på høytrykkspyleren. Dette er enklest med høytrykkspyleren liggende flatt. Det kan kreves litt arbeid for å få det til å passe perfekt med det bakre skapet, ta deg god tid. Trykk inn knappen for å løse frontstøtten for å tillate korrekt justering av støtten. Når du er fornøyd med justeringen, løft høytrykkspyleren til oppreist stilling.
32. Fest frontdekselet
Sikre frontdekselet med 6 T25-skruer fra baksiden av høytrykkspyleren.
33. Fest vannfilteret
Sjekk at filterkassetten er ren og uten skade.
Fest vannfilteret til vanninntaket.
34. Første start etter service
Gratulerer med fullført service på AVA-produktet ditt. Det er nå på tide å gjøre den første starten etter tjenesten.
- Start med å koble høytrykkpistolen til slangen.
- Koble til vann.
- Pass på at det ikke er deilig vann fra innsiden eller andre steder på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
- Koble til strømledningen.
- Slå på høytrykkspyleren.
- Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
- Koble til munnstykket. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.
35. Feilsøking
Vann lekker fra innsiden
- Koble fra strømmen og åpne høytrykkspyleren for å lokalisere lekkasjen.
- Gjør nødvendige tiltak for å utbedre eventuelle lekkasjer.
Motoren går og stopper ikke når du slipper avtrekkeren
- Dette skyldes mest sannsynlig en feil plassering av bryterboksen på start/stopp-ventilen.
- Åpne maskinen og sjekk at bryterboksen er riktig plass.
Høytrykkspyleren vil ikke skru seg på
- Sjekk at strømkabelen er tilkoblet.
- Sjekk at sikringsbryteren ikke har gått.
- Åpne maskinen og sjekk at all intern kabling er tilkoblet.
Dårlig ytelse/trykk
- Feil montering eller smuss/søppel i pumpen.
- Sjekk pumpen og spesielt hovedventilen for fremmedlegemer/søppel.
- Forsikre deg om at fjæren i hovedventilen er korrekt plassert og fungerer som tiltenkt.
Motoren lager en summende lyd og klarer ikke å starte
- Sjekk at kondensatoren er tilkoblet motoren.
- Den skal være tilkoblet med en hvit og en svart kabel.
