V6: 10 års service

En oversikt over hva som trengs for å utføre denne servicen.

Skru av vannfilteret fra pumpen.

Skru ut de fire T25-skruene fra bakre skap.

Bruk en flat skrutrekker til forsiktig å dytte inn de to krokene som låser det øvre dekselet på plass. Når begge krokene er løsnet, skal dekselet komme av.

Bruk en flat skrutrekker til å løsne U-pinnen som sikrer utløpskontakten til pumpens hode. Fjern utløpskontakten.

Nå skal du kunne fjerne både front- og bakdekslet for å få tilgang til pumpen. Fjern av/på-knappen.

Skru ut den enkelte T25-skruen som sikrer bryterboksen.

Bryterboksen er trykkmontert på start/stopp-ventilen på pumpen. Fjern bryterboksen ved å trekke den i den angitte retningen med pilen.

Skru ut de fire 6 mm Allen-skruene som sikrer pumpesamlingen.

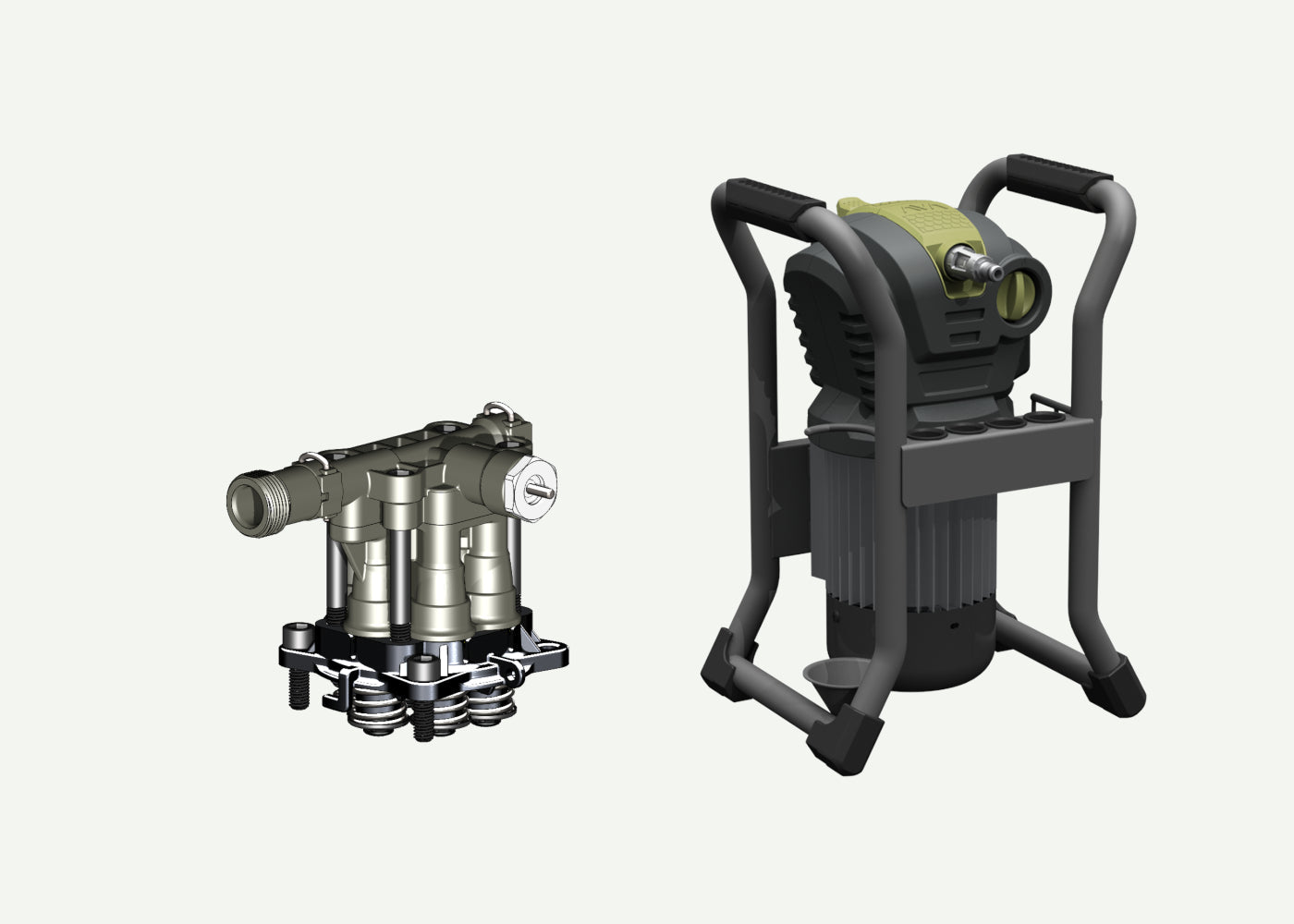

Roter hele pumpesamlingen 15-20° mot klokken for å løsne den fra oljekammeret på motoren. Fjern hele pumpesamlingen.

Ved 10-års service skal alle medfølgende deler byttes, som vist på bildet. Har du valgt dette kittet av andre grunner, kan du vurdere om delene i oljebadet må byttes. Dersom oljen er ren og alt ser bra ut, kan både olje og komponenter gjenbrukes.

Demontering:
Eldre maskiner har en bolt i senter av motorakslingen som må løsnes. Denne finnes ikke på nyere modeller. Ved behov kan du holde igjen med en 15 mm fastnøkkel mellom motor og vifte. Hvis bolten knekker, kan restene stå igjen – og bolten trenger ikke monteres igjen da den ikke har funksjon for pumpen.

Montering av lagre:

• Nedre lager (det største): består av glideskive–lager–glideskive. Viktig: skiven med tall skal peke ned. Feil montering gir mellomrom mot tomleskiven og redusert funksjon.
• Øvre lager (mindre): har også en rett og feil vei, men det har mindre betydning. For korrekt montering, la nummeret peke opp mot stemplene.

Tøm oljekammeret ved å vippe maskinen 90 grader. Hvis oljen har mye metallpartikler i seg, anbefaler vi at du også fjerner wobble plate-samlingen og visuelt inspiserer de to støtlagrene for skader. Hvis det ikke er synlige skader, rengjør delene og oljekammeret, og monter sammen igjen.

Fyll olje i oljekammeret.  Fyll olje til maksnivå, toppen av kulelageret. Minimumsnivå er til senter av lageret.

Hvilken olje skal jeg bruke i pumpen?

Bruk en enkel hydraulikk- eller kompressorolje uten tilsetninger (non-detergent).

Anbefalt viskositet:
ISO VG 46 eller ISO VG 68

• 46 er litt tynnere – den flyter lettere og fungerer godt ved lavere temperaturer.
• 68 er litt tykkere – gir ekstra beskyttelse ved varmgang eller høy belastning.

Begge fungerer fint, så bruk den typen som er lettest tilgjengelig hos deg – for eksempel hydraulikkolje ISO VG 46 fra byggevare eller maskinforhandler.

Ikke bruk motorolje som 5W-30 – den inneholder tilsetninger som kan skade pumpen.

Før montering smør O-ringen på oljekammeret med litt av hydraulikkoljen eller syrefri silikon. Så snart alt er justert riktig, trykk pumpesamlingen ned mot motoren. En ganske god kraft er nødvendig da du komprimerer stempelfjærene mot wobbleplaten.

Når de to tilpasningsoverflatene er i kontakt, vri pumpesamlingen 15-20° med klokken slik at de to låsene griper inn.

Bruk de 4 korte Allen-boltene for å sikre pumpen til motoren.

Fest bryterboksen til pumpen. Du må bruke kraft for å få boksen ordentlig plassert på start/stopp-ventilen. Den skal klikke på plass.

Plasser den grønn-gule jordingskabelen som vist på bildet, og fest den deretter med en Phillips-/stjerneskrue.

Sørg for at fjæren på forlengelsen av bryterboksen er riktig festet. Fest på/av-knappen til bryterboksen.

Monter frontdekselet på pumpen. Sett strømledningens avlastningsbøyle i sporet.

Legg kondensatoren tilbake i frontdekselet med kontakter og kabler pekende innover. Monter bakdekselet på pumpen.

Monter utløpsrøret på pumpens hode. Fest utløpet med en U-pinne. Bruk en liten hammer eller lignende verktøy for å trykke U-pinnen på plass.

Påfør det øvre dekselet igjen. Det skal klikke på plass. Sjekk at av/på-knappen kan operere fritt.

Sikre front- og bakdekselet med fire T25-skruer.

Sjekk at vannfilteret er rent, og fest deretter filteret.

Gratulerer med å fullføre servicen på AVA-produktet ditt.

Det er nå tid for å gjøre den første oppstarten etter service.

1. Begynn med å koble trykkpistolen til slangen.
2. Koble til vannet.
3. Sørg for at det ikke lekker vann fra innsiden eller andre steder på høytrykkspyleren.
4. Trekk avtrekkeren, og la vannet renne til det ikke kommer mer luft ut.
5. Koble til strømledningen.
6. Slå på høytrykkspyleren.
7. Trekk avtrekkeren, og la vannet renne i ett minutt før du kobler til en dyse.
8. Koble til dysen. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.

Vann lekker fra innsiden

• Koble fra strømmen og åpne høytrykkspyleren for å lokalisere lekkasjen. Ta nødvendige tiltak for å utbedre eventuelle lekkasjer.

Motoren går og stopper ikke når du slipper avtrekkeren

• Dette skyldes mest sannsynlig at bryterboksen ikke er riktig plassert på start/stopp-ventilen.
• Åpne maskinen og sjekk at bryterboksen er riktig plassert.

Høytrykkspyleren vil ikke slå seg på

• Sjekk at strømledningen er tilkoblet.
• Sjekk at sikringen ikke er utløst.
• Sjekk at sikringen i stikkontakten er intakt (bare for britiske modeller).
• Åpne maskinen og sjekk at all intern kabling er tilkoblet.

Dårlig ytelse/trykk

• Feil montering eller skitt/søppel i pumpen. Sjekk at pumpen og spesielt hovedventilen ikke har fremmedlegemer/søppel. Sørg for at fjæren i hovedventilen er riktig plassert og fungerer som tiltenkt.
