Lær hvordan du bytter slange (11-120-405) og svivel (949-102-01) på din Smart høytrykksspyler med denne trinn-for-trinn guiden.

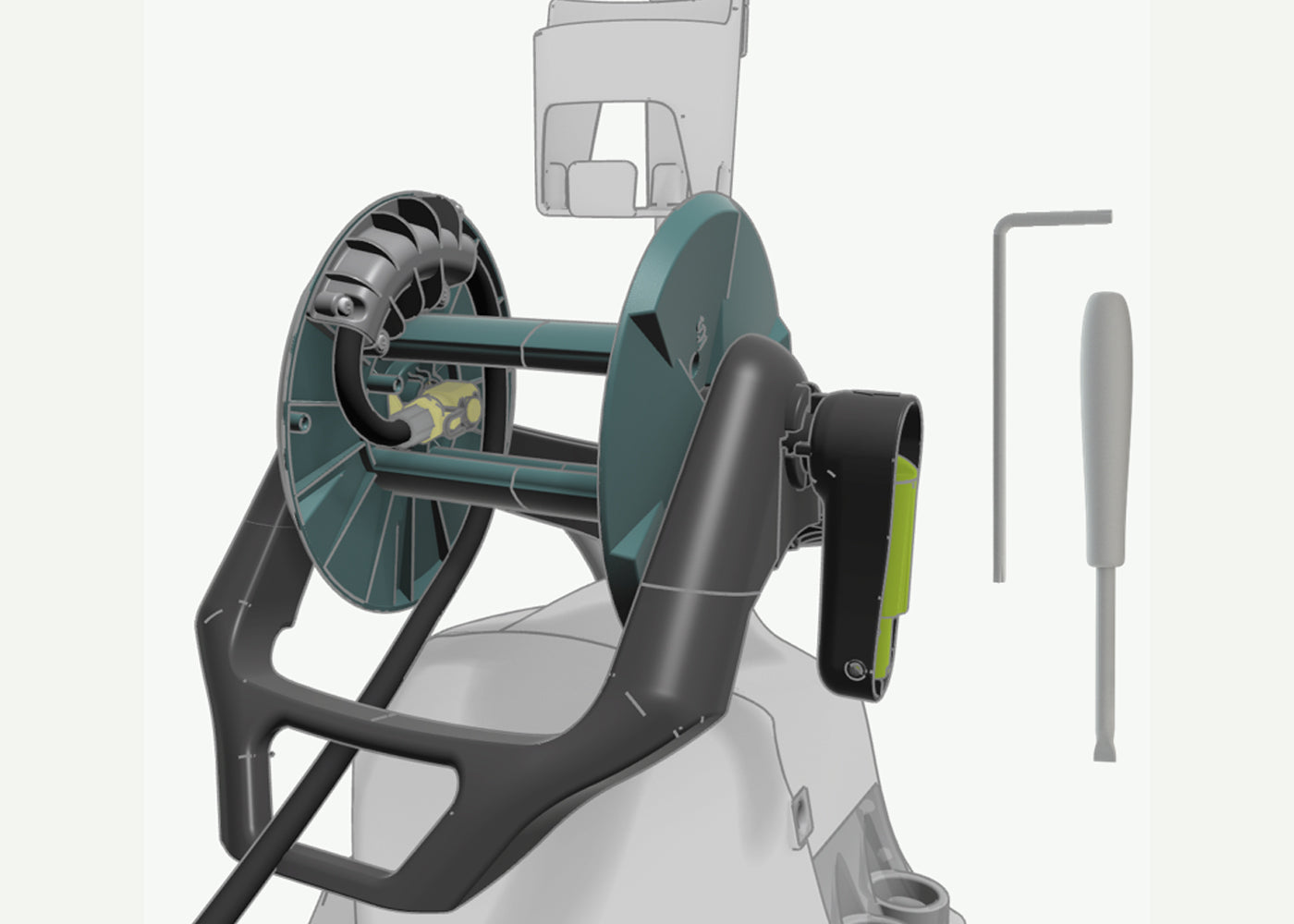

Alt du trenger er Torx 25, en flat skrutrekker eller lignende verktøy. (Torx 25 tilgjengelig i AVA førstehjelpssett 11-120-503)
Sikkerhet først! For å forhindre ulykker, sørg for at høytrykksspyleren er slått av og frakoblet strømkilden.
Husk! Nye svivelsett leveres komplett med svivel, hurtigkobling og C-klips.
1. Oversikt over deler
a) Smart trommel Ramme
b) Smart Slange Guide
c) svivel for slangetrommel
d) O-ring (8,5*2 mm NBR 90)
e) Smart trommelholderinnsats
f) U-pinne for slangekobling
g) Trommel
h) Trommel slangedeksel
i) Firkantet hurtigkobling
j) E-klips
k) Smart trommelholderinnsats
l) Sveiv UN01 (949-101-01)
2. Spol ut slangen for å få tilgang til slangekoblingen
Trekk slangen helt ut til all slangen er ute av trommelen, slik at du kan se svivelen c).
3. Få tilgang til skruene på trommelen
Roter trommel både til venstre og høyre for å få tilgang til skruene på undersiden.
4. Fjern Slangedeksel a)
Bruk Torx 25 for å skru ut 4 skruer.
5. Koble fra slangen
a) Trykk inn låsefjæren på hurtigkoblingen.
b) Trekk ut slangen mens du trykker inn låsefjæren på hurtigkoblingen.
6. Fjern skruer
Bruk Torx 25 til å skru ut 6 skruer.
7. Trekk trommel ut av trommelrammen
Forsiktig trekk ned og utover.
8. Koble fra den interne slangen
a) Bruk en flat skrutrekker eller lignende for å vippe ut U-pinnen.
b) Trekk ut slangeenden.
9. Koble fra den firkantede hurtigkoblingen
a) Bruk en flat skrutrekker eller lignende til å fjerne E-klipset/ C-klipset.
b) Bruk en flat skrutrekker eller lignende verktøy, forsiktig vipp/trekk ut den firkantede hurtigkoblingen. Hvis hurtigkoblingen sitter fast, bruk en skrutrekker eller lignende verktøy, bank på svivelen som stikker gjennom hurtigkoblingen c). Bank til svivelen løsner og går inn i den firkantede hurtigkoblingen.
10. Trekk ut svivelarmen
11. Monter svivel og intern slange
a) Sett svivel inn i trommel.
b) Trykk den firkantede hurtigkoblingen over svivelarmen. Bruk smøring (Hvit syrefri vaselin eller lignende) på O-ringene.
c) Installatør E-klipsen.
d) Koble den interne slangen til svivel.
e) sikre slangen med U-klipsen.
12. Installatør trommel og slangeguide i trommelrammen
13. Skru fast slangeguide og trommel + koble til slangen
a) Bruk Torx 25 for å sikre spolen og slangeveiledningen med totalt 6 skruer.
b) Trykk slangeenden inn i hurtigkoblingen til den klikker på plass.
14. Lås slangen til trommel
a) Bruk Torx 25 for å feste dekselet til spolen med 4 skruer.
