Smart: 5 års service

Alltid koble høytrykkspyleren fra både strømnettet og vannuttaket før du starter servicen.

Selv om strøm og vann er frakoblet, kan det være trykkvann i slangen. Slipp ut dette trykket ved å trykke på avtrekkeren på pistolen.

Sørg for at arbeidsområdet ditt er rent og passende for arbeidet du skal gjøre. Det vil vanligvis være en liten mengde vann inne i pumpen og slangen.

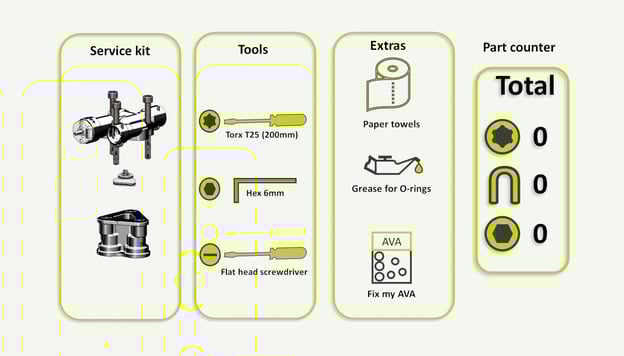

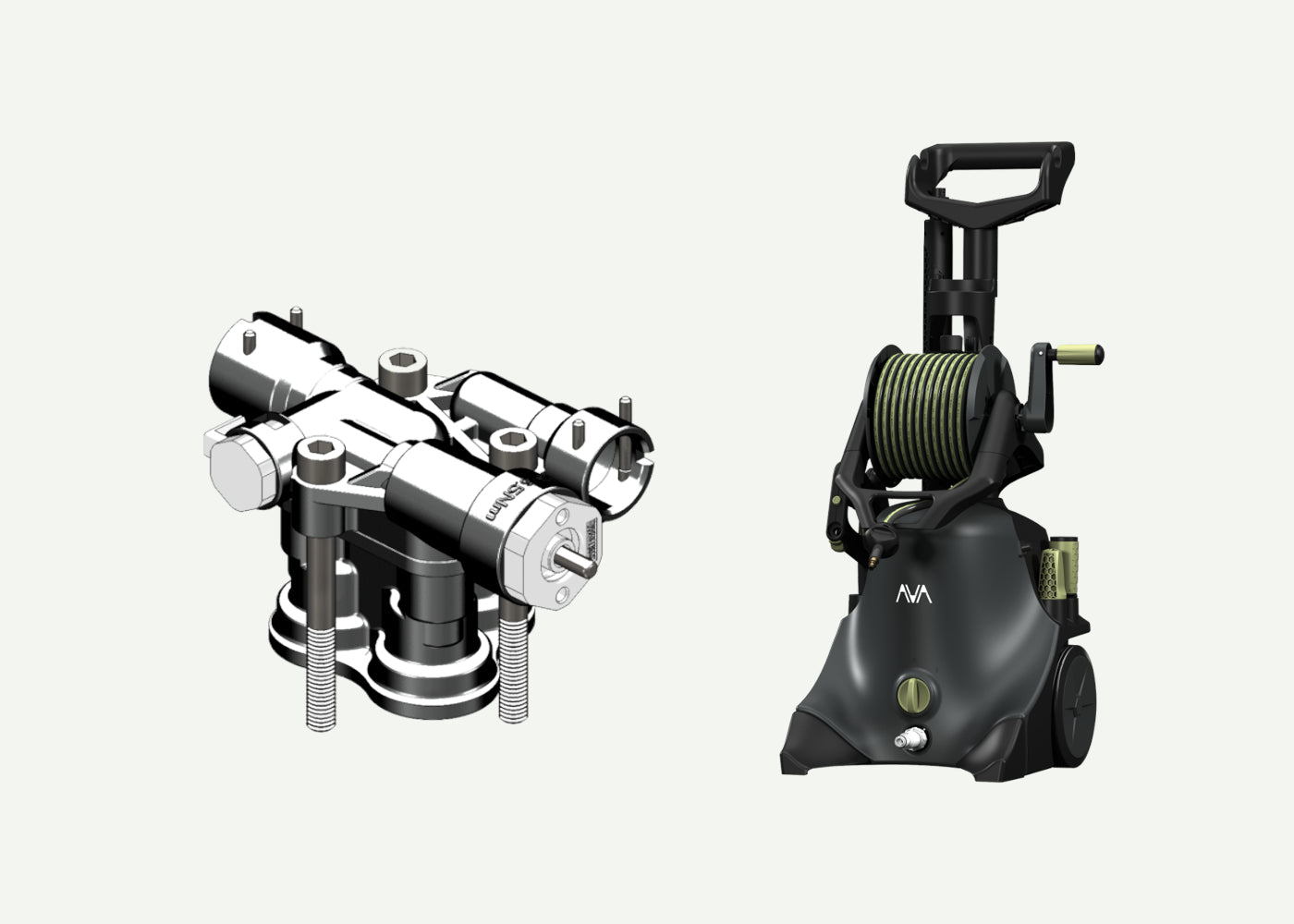

En oversikt over hva som trengs for å utføre denne tjenesten.

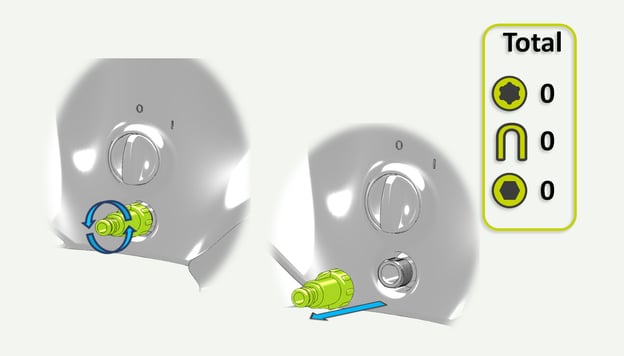

Skru av vannfilteret og fjern det.

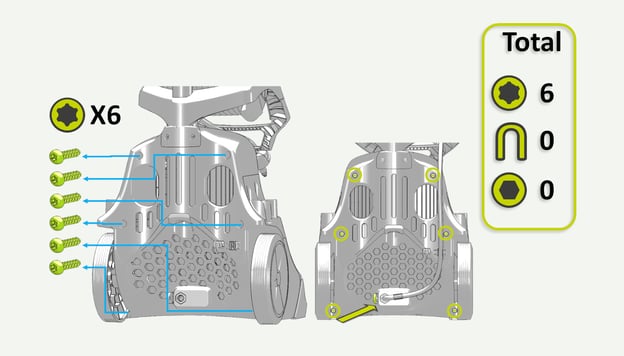

Løsne den korte trykkslangen fra pumpeuttaket. Skru løs de seks T25-skruene fra bakskapet.

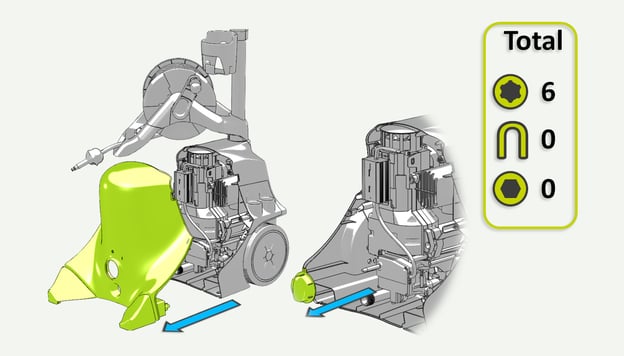

Fjern frontdekselet. Fjern deretter av/på-knappen.

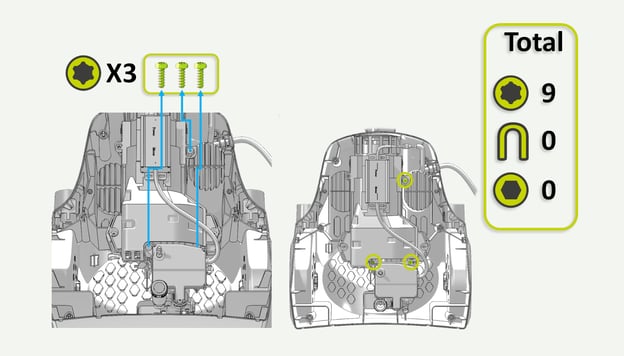

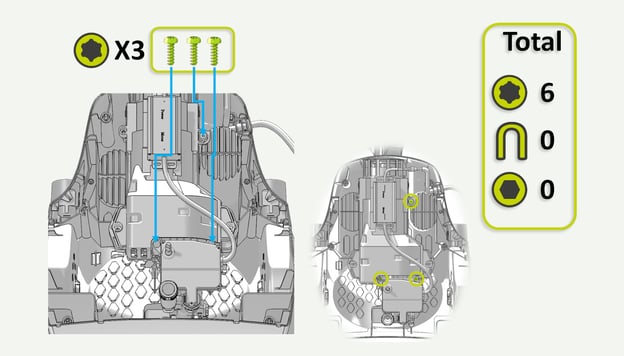

Skru løs de tre T25-skruene som fester motoren/pumpen.

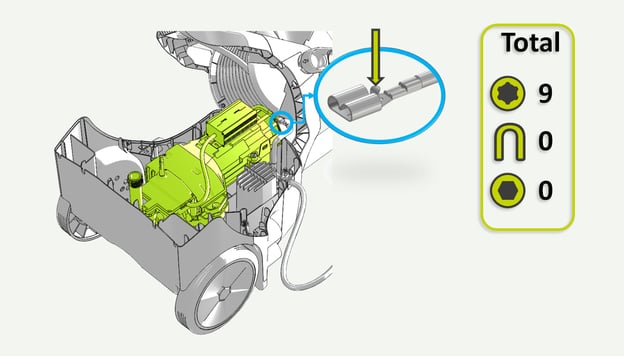

Koble strømkabelen fra mykstartboksen.

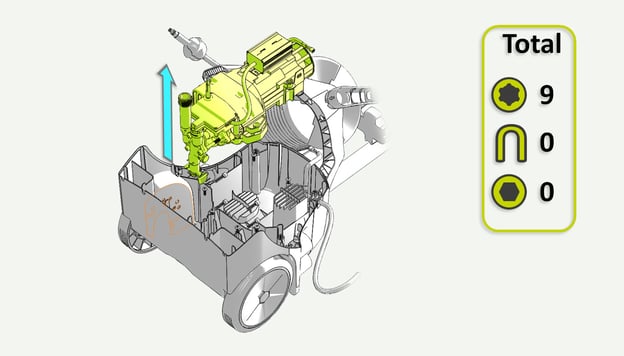

Løft forsiktig ut motor/pumpeenheten.

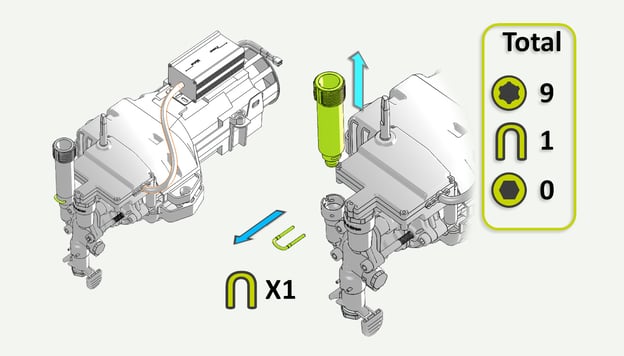

Med motoren/pumpen ute, fjern U-pinnen som fester innløpsrøret. En flat skrutrekker eller lignende verktøy er nyttig for å lirke ut denne pinnen.

Fjern deretter innløpsrøret fra pumpehodet.

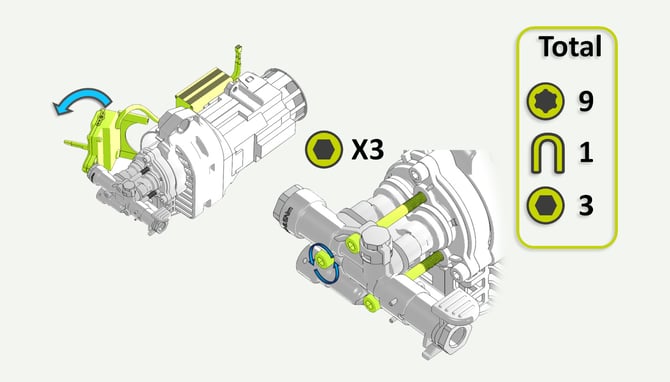

Fjern bryterboksen ved å trekke den i den angitte retningen. Den er pressemontert på start/stoppventilen på pumpen.

Bruk en 5 mm unbrakonøkkel for å fjerne de tre skruene på pumpen.

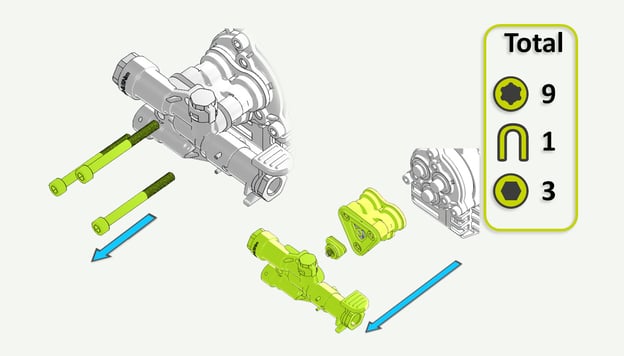

Fjern de tre unbrakonskruene og trekk av pumpehodet, hovedventilen og pumpehuset.

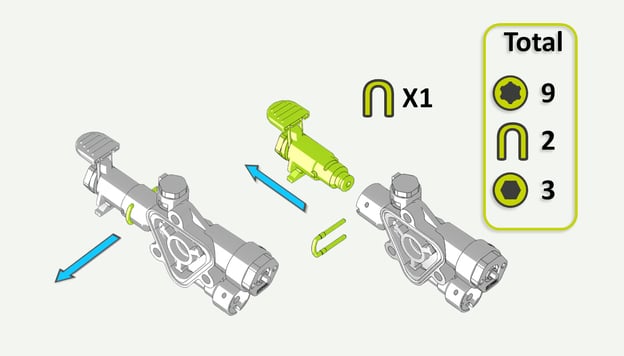

Fjern U-pinnen som fester uttakskontakten, og trekk deretter av uttakskontakten.

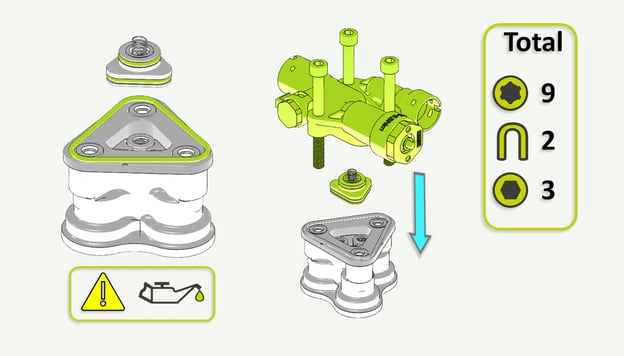

Smør O-ringene på de nye delene som angitt.

Monter pumpehodet og hovedventilen til pumpehuset.

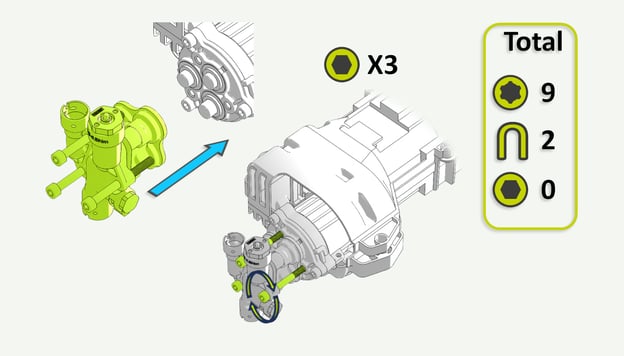

Monter pumpen til motoren. Legg merke til hvordan pumpehodet er orientert i forhold til motorenheten.

Fest pumpen med tre umbrakoskruer.

Fest bryterboksen til pumpen. Det kan hende du må legge anstendig trykk for å få boksen godt på plass på start/stopp-ventilen. Den skal komme på plass.

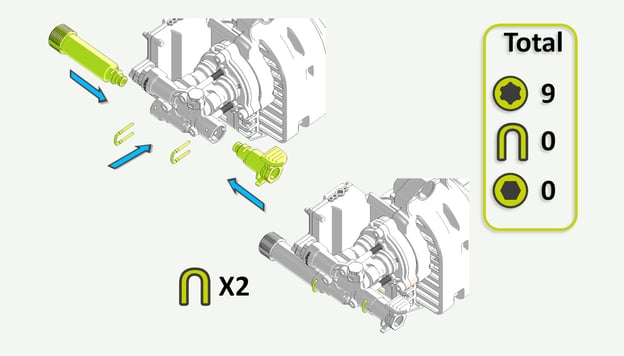

Fest innløps- og utløpsrørene og fest dem med de to U-pinnene. Det kan være lurt å bruke en liten hammer eller noe lignende for å banke dem lett inn i pumpehodet.

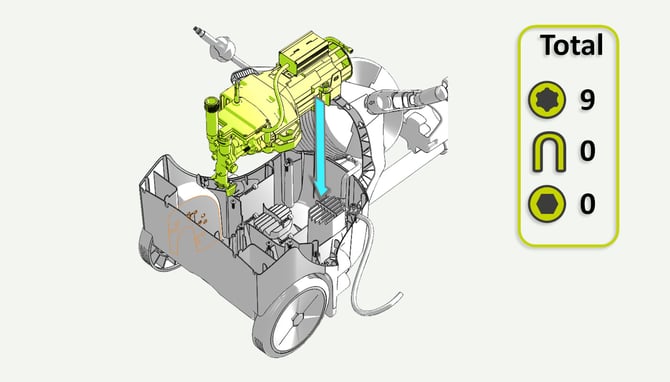

Vri motor-/pumpeenheten slik at bryterboksen og vanninntaket vender opp og plasser det tilbake i det bakre skapet.

Fest motoren/pumpen og bryterboksen med de tre T25-skruene.

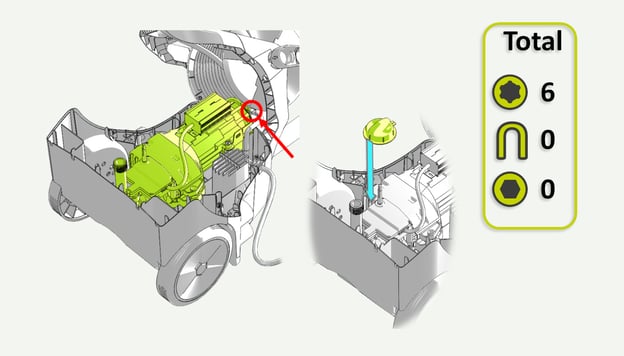

Koble strømkabelen til mykstartboksen.

Sett på/av-bryterknappen tilbake på bryterboksen.

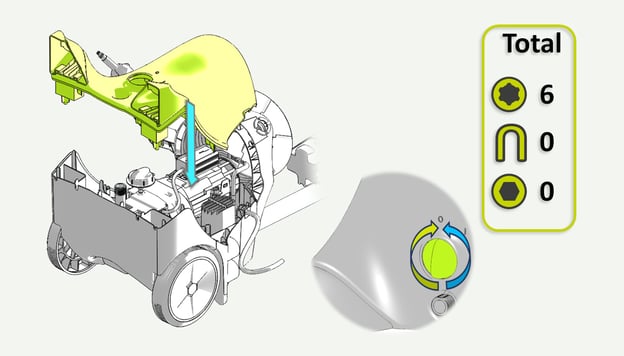

Monter frontdekselet forsiktig på det bakre skapet på høytrykkspyleren.

Sørg for at av/på-knappen er riktig plassert slik at den kan fungere fritt.

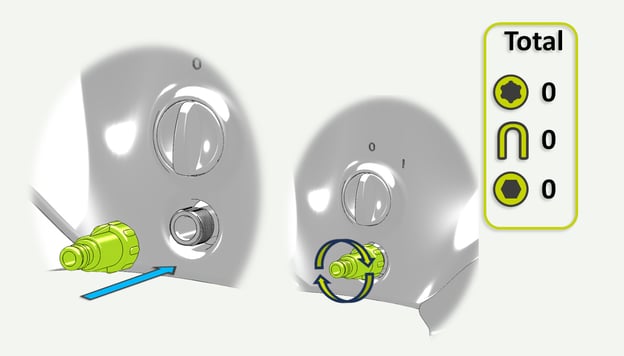

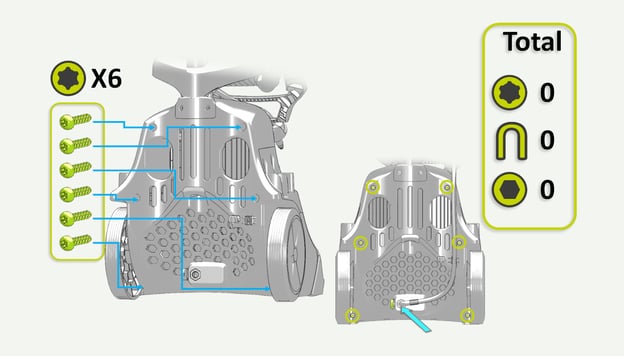

Pass på at front- og bakdekselet er perfekt justert. Fest frontdekselet med seks T25-skruer. Fest den korte trykkslangen til utløpskontakten på baksiden.

Kontroller at filterkassetten er ren, sett deretter inn vannfilteret igjen.

Gratulerer med fullført service på AVA-produktet ditt.

Det er nå på tide å gjøre den første starten etter service.

1. Start med å koble pistolen til slangen.
2. Koble til vann.
3. Pass på at det ikke lekker vann fra innsiden eller andre steder på høytrykkspyleren.
4. Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
5. Koble til strømledningen.
6. Slå på høytrykkspyleren.
7. Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
8. Koble til munnstykket. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.

Vann lekker fra innsiden

• Koble fra strømmen og åpne høytrykkspyleren for å finne lekkasjen. Ta nødvendige tiltak for å rette opp eventuelle lekkasjer.

Motoren går og stopper ikke når du slipper avtrekkeren

• Dette er mest sannsynlig på grunn av feil plassering av bryterboksen på start/stopp-ventilen.
• Åpne maskinen og kontroller at bryterboksen sitter riktig.

Høytrykkspyleren slår seg ikke på

• Kontroller at strømkabelen er tilkoblet.
• Kontroller at effektbryteren ikke er utløst.
• Kontroller at sikringen i strømstøpselet er intakt (kun britiske modeller).
• Åpne maskinen og kontroller at alle interne kabler er tilkoblet.

Dårlig ytelse/trykk

• Feil montering eller skitt/rusk i pumpen. Sjekk at pumpen og spesielt hovedventilen for fremmedlegemer/avfall. Sørg for at fjæren i hovedventilen sitter riktig og fungerer som den skal.
