Master: Bytt slangetrommelrør og/eller lås

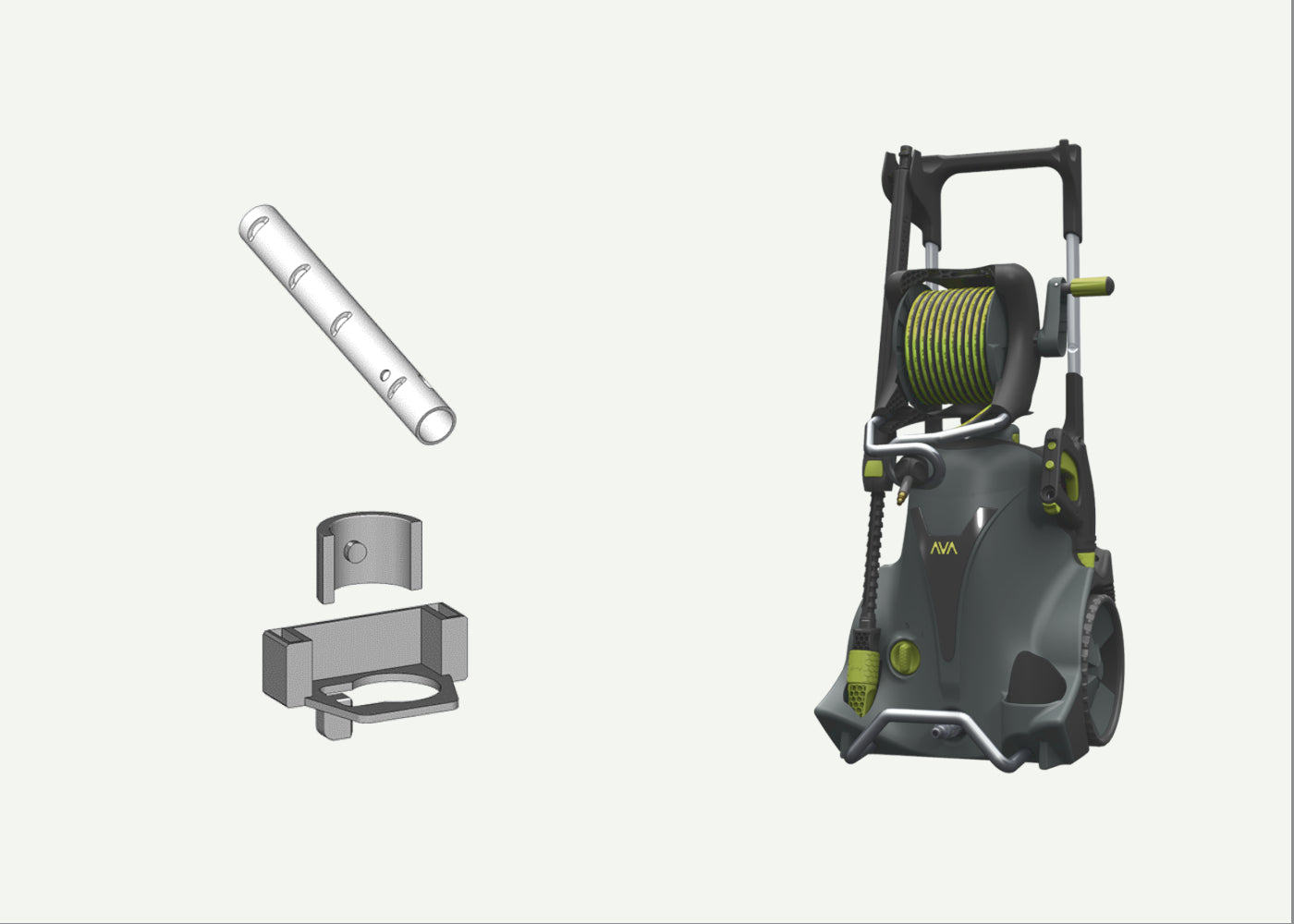

En oversikt over hva som trengs for å utføre denne tjenesten.

Fjern slangen fra slangetrommelen.

Skyv inn de to krokene mens du drar i snellehåndtaket for å frigjøre håndtaket.

Fjern håndtaket fra spolen.

Flytt slangen på spolen litt nedover for å avdekke en av Torx-skruene.

Fjern de 5 skruene på slangetrommelen.

Fjern høyre side av slangetrommelrammen.

Fjern slangeføringen.

Trekk slangetrommelen til høyre for å få tilgang til slangetrommelen.

Fjern U-pinnen som fester slangen til svivelen.

Trekk slangen ut av svivelen.

Fjern den venstre trommelholderen og slangetrommelen.

Fjern vannfilteret ved å skru det av mot klokken.

Skru løs de seks T25-skruene fra bakdekselet.

Trykk på utløserknappen for fremre støtte og trekk av frontdekselet.

Skru løs de fire T25-skruene som fester motoren/pumpen.

Frigjør kabelstrekkutløseren fra bakskapet.

Løft forsiktig motoren/pumpen slik at den står på skrå.

Bruk en flat skrutrekker eller en liten kniv for å løsne u-pinnen som fester den interne slangen til pumpeuttaket.

Trekk slangen fra pumpehodet.

Løft forsiktig ut motoren/pumpen ut av det bakre skapet.

Skru av Torx-en mens du holder skyve-trekk-armen som kontrollerer håndtakslåsen.

Fjern skruen, armen og to skiver (nyere modeller bruker kun en skive).

Trekk håndtakslåsen på høyre side mot midten slik at den frigjør håndtaket.

Fjern håndtakslåsen og sørg for at du også samler opp spiralfjæren.

Trekk venstre håndtakslås mot midten slik at den frigjør håndtaket.

Flytt slangen ut av veien og fjern håndtakslåsen og sørg for at du også samler opp spiralfjæren.

Skru løs de to Torx-skruene som holder toppskapet.

Sett ovenfra, skru av de to siste Torx-skruene som holder toppskapet.

Skille toppdekselet fra bakdekselet.

Trekk ut den interne slangen.

Fra innsiden av toppskapet, skru av de 4 Torx-skruene som holder spolelåsdekselet.

Fjern spolelåsen.

Bruk en flat skrutrekker til å løfte låsetappene på knappene mens du presser dem utover.

Fjern de to knappene.

Trekk ut slangetrommelens rørenhet.

Fjern låsedelene fra spoleholderrøret hvis du bare skal bytte ut røret.

Monter låsedelene på det nye spolerøret.

Sett rørenheten tilbake i spolelåshuset.

Fest de to knappene for å låse enheten på plass.

Sett spolelåsen tilbake på toppskapet.

Fest den med 4 Torx-skruer fra undersiden.

Tre den innvendige slangen gjennom spoleholderrøret og inn i toppskapet.

Plasser toppskapet på det bakre skapet.

Når det er riktig justert, fest topp- og bakskapet med 2 Torx-skruer.

Legg enheten flatt på arbeidsbenken og skru inn de to siste Torx-skruene for å feste topp- og bakskapene.

Flytt slangen ut av veien og sett på venstre sidehåndtakslås. Trykknappen skal festes til enden av armen.

Pass på at hele spiralfjæren passer inn i det rektangulære hulrommet.

Monter høyre håndtakslås og sørg for at hele spiralfjæren passer inn i det rektangulære hulrommet.

Monter push pull-armen med en eller to skiver og fest den med en Torx-skrue.

Legg merke til hvordan venstre og høyre håndtakslås er plassert i forhold til push pull-armen.

Pass på at låsene griper inn i håndtaket. Trekk håndtaket opp og ned. Låsene skal gå i inngrep når håndtaket er helt utstrukket, så vel som kollapset. Både venstre og høyre lås skal gå i inngrep. Test at knappen frigjør låsene også.

Når du er fornøyd, senk motoren/pumpen forsiktig tilbake i dekselet.

Med motoren/pumpen i vinkel, fest den interne høytrykkslangen til pumpehodet igjen.

Fest slangen med U-pinnen. Noe kraft kan være nødvendig for å feste U-pinnen ordentlig til pumpehodet.

Pass på at den innvendige høytrykksslangen går gjennom disse to fordypningene i bakskapet (røde piler). Hvis du ikke klarer å montere motoren/pumpen på riktig måte, løft den opp og kontroller at den interne slangen er ført som vist på dette bildet.

Hvis det forrige trinnet var vellykket, skal motor/pumpeenheten nå passe riktig inn i det bakre skapet.

Fest kabelens strekkavlastning inn i sporet i skapet bak.

Fest motor/pumpeenheten med 4 T25-skruer. To skruer på toppen av motordekselet og to skruer på pumpehodedekselet.

Sett frontdekselet tilbake på høytrykkspyleren . Litt arbeid kan være nødvendig for å få den til å passe perfekt med bakdekselet, ta deg god tid. Trykk på utløserknappen for fremre bøyle for å tillate en korrekt justering av bøylen. Når du er fornøyd med justeringen, hever du høytrykkspyleren til oppreist stilling.

Fest frontdekselet med seks T25-skruer fra baksiden av høytrykkspyleren .

Kontroller at filterkassetten er ren og uten skader.

Fest vannfilteret til vanninntaket igjen.

Monter slangen på venstre side av slangetrommelholderen som vist på bildene.

Enden av slangen skal nå omtrent til midten av trommelen.

Koble slangen til svivelen i slangetrommelen.

Fest slangen med en U-pinne.

Fest slangeføringen til venstre spoleholder.

Sett de to trommelholderne sammen over trommelrøret.

Fest venstre og høyre trommeldel med 5 Torx-skruer.

Fest håndtaket igjen. Den skal klikke på plass.

Kontroller at slangetrommelen kan rotere fritt. Rull inn slangen.

Gratulerer med fullført service på AVA-produktet ditt.

Det er nå på tide å gjøre den første starten etter service.

1. Start med å koble trykkpistolen til slangen.
2. Koble til vann. Pass på at det ikke lekker vann fra innsiden eller andre steder på høytrykksvaskeren.
3. Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
4. Koble til strømledningen.
5. Slå på høytrykkspyleren .
6. Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
7. Koble til dyse.
8. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.

Vann lekker fra innsiden

• Koble fra strømmen og åpne høytrykkspyleren for å finne lekkasjen.
• Ta nødvendige tiltak for å rette opp eventuelle lekkasjer.

Motoren går og stopper ikke når du slipper pistolen

• Dette er mest sannsynlig på grunn av feil plassering av bryterboksen på start/stopp-ventilen.
• Åpne maskinen og kontroller at bryterboksen sitter riktig.

Høytrykksvaskeren slår seg ikke på

• Kontroller at strømkabelen er tilkoblet.•Kontroller at strømbryteren ikke er utløst.
• Åpne maskinen og kontroller at alle interne kabler er tilkoblet.

Dårlig ytelse/trykk

• Feil montering eller skitt/rusk i pumpen.
• Sjekk at pumpen og spesielt hovedventilen for fremmedlegemer/avfall.
• Forsikre deg om at fjæren i hovedventilen sitter riktig og fungerer etter hensikten.

Motoren lager en brummende lyd og kan ikke starte

• Sjekk at kondensatoren er koblet til motoren.
• Den skal kobles til med en hvit og en svart kabel.
