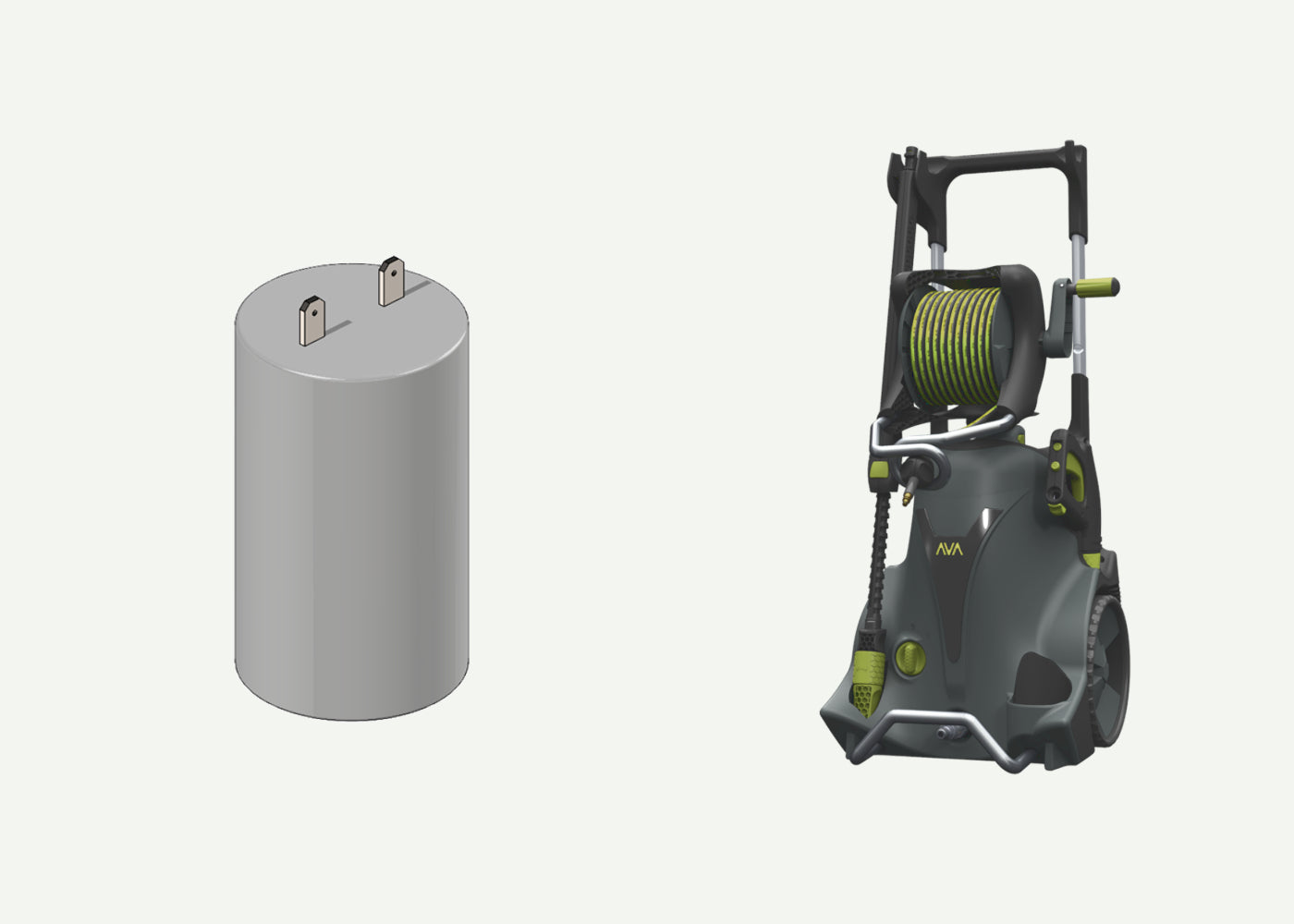

Master: Bytt kondensator

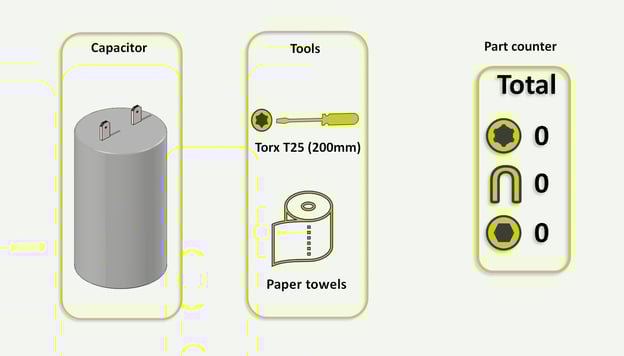

En oversikt over hva som trengs for å utføre denne tjenesten.

Fjern vannfilteret ved å skru det av mot klokken.

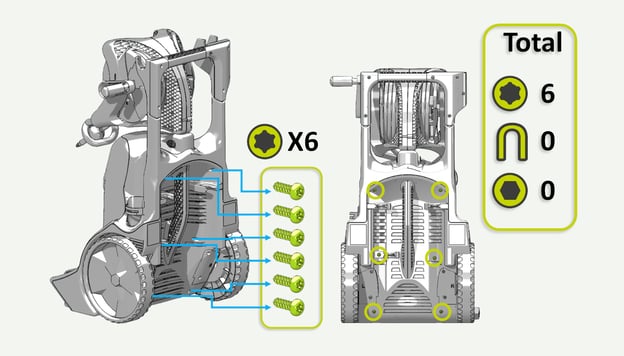

Skru løs de seks T25-skruene fra bakskapet.

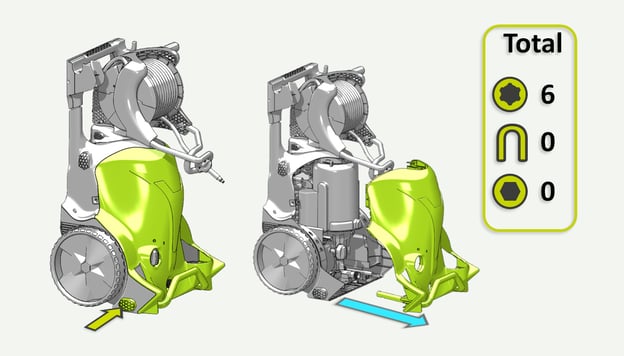

Trykk på utløserknappen for fremre støtte og trekk av frontdekselet.

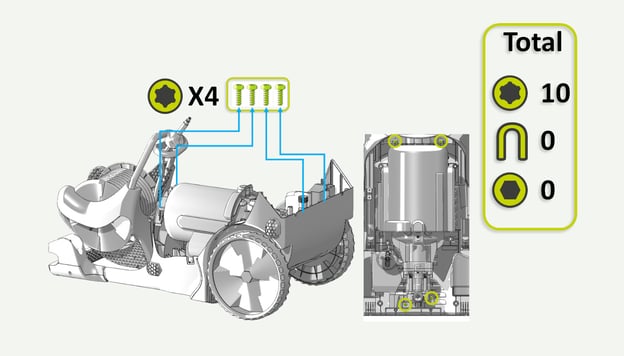

Skru løs de fire T25-skruene som fester motoren/pumpen.

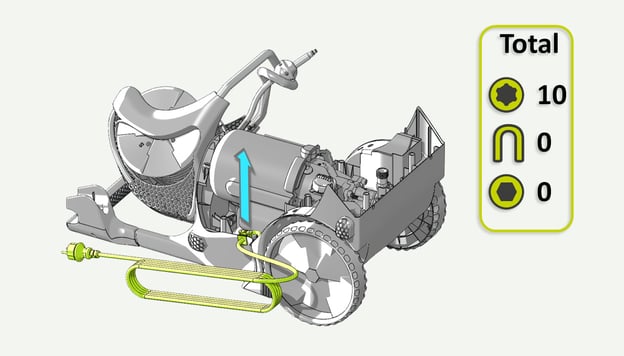

Løsne kabelstrekkutløseren fra bakskapet.

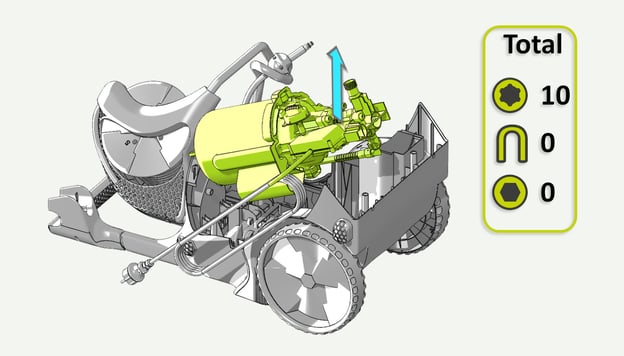

Løft forsiktig motoren/pumpen slik at den står på skrå.

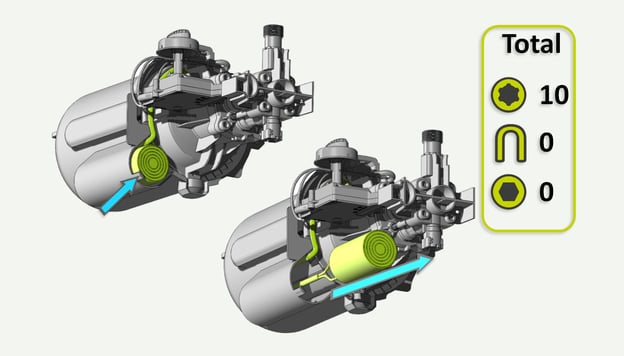

Bøy låsetappen utover og trekk ut kondensatoren fra motordekselet.

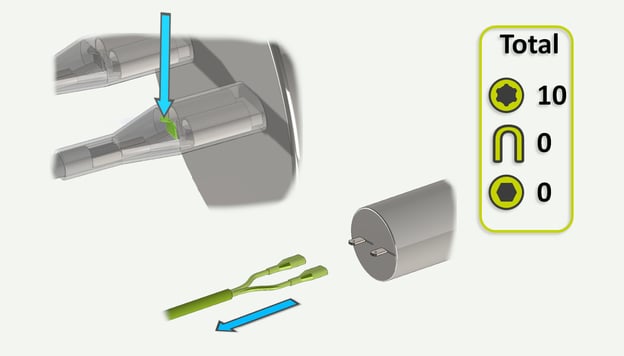

Løsne begge spadekontaktene ved å trykke på låsetappene og forsiktig trekke kabelen fra kondensatoren.

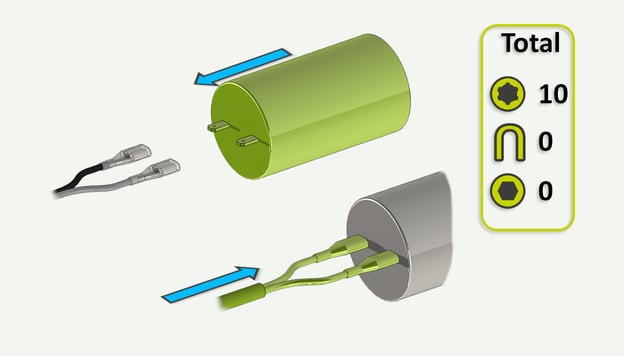

Få den nye kondensatoren og fest de to spadekontaktene.

Kondensatoren er bipolar, så det spiller ingen rolle hvor de svarte og hvite kablene går.

Dra lett i kablene for å sjekke at de sitter riktig.

Sett kondensatoren tilbake i motordekselet, kablene først.

Pass på at kroken på motordekselet holder kondensatoren på plass og at kablingen mellom kondensatoren og motoren er pent gjemt bort.

Pass på at den innvendige høytrykkslangen går gjennom disse to fordypningene i bakdekselet(røde piler). Hvis du ikke klarer å montere motoren/pumpen ordentlig, løft den opp og kontroller at den interne slangen går som vist på dette bildet.

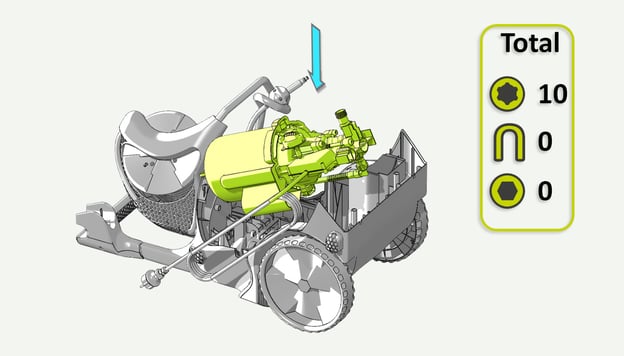

Hvis det forrige trinnet var vellykket, skal motor/pumpeenheten nå passe riktig inn i det bakre skapet.

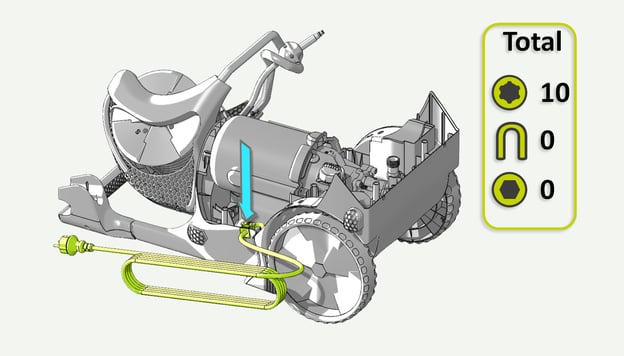

Fest kabelens strekkavlastning igjen i sporet i bakdekselet.

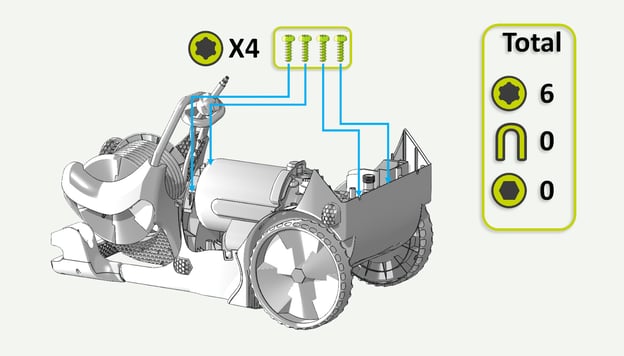

Fest motor/pumpeenheten med 4 T25-skruer. To skruer på toppen av motordekselet og to skruer på pumpehodedekselet.

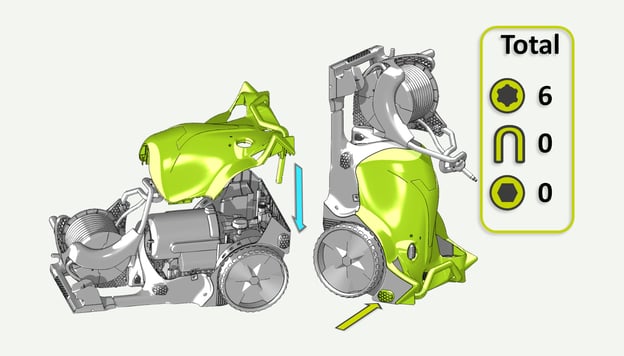

Sett frontdekselet tilbake på høytrykkspyleren. Dette er lettest med høytrykkspyleren liggende flatt. Litt arbeid kan være nødvendig for å få den til å passe perfekt med bakdekselet, ta deg god tid. Trykk på utløserknappen for fremre bøyle for å tillate en korrekt justering av bøylen. Når du er fornøyd med justeringen, hever du høytrykkspylerentil oppreist stilling.

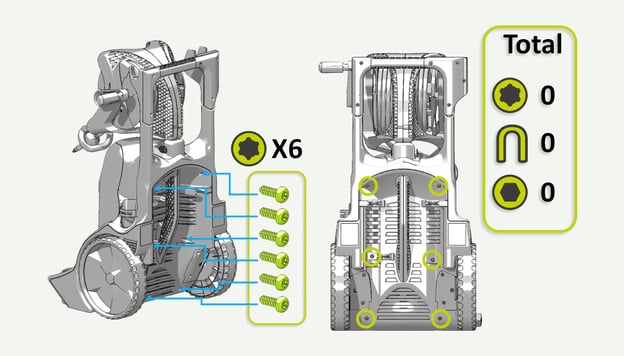

Fest frontdekselet med 6 T25-skruer fra baksiden av høytrykkspyleren.

Kontroller at filterkassetten er ren og uten skader.

Fest vannfilteret til vanninntaket igjen.

Gratulerer med fullført service på AVA-produktet ditt.

Det er nå på tide å gjøre den første starten etter service.

1. Start med å koble pistolen til slangen.
2. Koble til vann. Pass på at det ikke lekker vann fra innsiden eller andre steder på høytrykkspyleren.
3. Trykk på avtrekkeren og la vannet renne til det ikke kommer mer luft ut.
4. Koble til strømledningen.
5. Slå på høytrykkspyleren.
6. Trykk på avtrekkeren og la vannet renne i ett minutt før du kobler til en dyse.
7. Koble til munnstykket.
8. Bruk høytrykkspyleren og sørg for at den fungerer som normalt.

Vann lekker fra innsiden

• Koble fra strømmen og åpne høytrykkspyleren for å finne lekkasjen.
• Ta nødvendige tiltak for å rette opp eventuelle lekkasjer.

Motoren går og stopper ikke når du slipper avtrekkeren

• Dette er mest sannsynlig på grunn av feil plassering av bryterboksen på start/stopp-ventilen.
• Åpne maskinen og kontroller at bryterboksen sitter riktig.

høytrykkspyleren slår seg ikke på

• Kontroller at strømkabelen er tilkoblet.•Kontroller at strømbryteren ikke er utløst.
• Åpne maskinen og kontroller at alle interne kabler er tilkoblet.

Dårlig ytelse/trykk

• Feil montering eller skitt/rusk i pumpen.
• Sjekk at pumpen og spesielt hovedventilen for fremmedlegemer/avfall.
• Sørg for at fjæren i hovedventilen sitter riktig og fungerer som den skal.

Motoren lager en brummende lyd og kan ikke starte

• Sjekk at kondensatoren er koblet til motoren.
• Den skal kobles til med en hvit og en svart kabel.
